4.4. Окисление металла при сварке



Окисление металла при сварке возможно в результате его взаимодействия как с газовой, так и со шлаковой фазами.

Окисление газовой фазой возможно, если в ней содержатся молекулярные газы, способные при диссоциаци выделять кислород (например, СО2 или пары воды). Окисление газовой фазой возможно, если парциальное давление кислорода превышает упругость диссоциации окисла, т.е. выполняется условие:





Возможность окисления свободных элементов при различных способах сварки можно проанализировать по рис. 49.

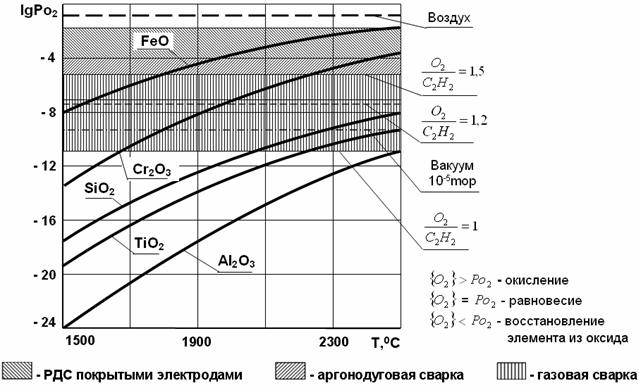

Рис. 49. Зависимость упругости диссоциации свободных оксидов (Ро2 в атм.) от температуры



При сварке на воздухе без защиты зоны плавления парциальное давление кислорода во всем диапазоне температур, имеющих место в зоне плавления, превышает упругость диссоциации окислов всех элементов, приведенных на рис. 49. Следовательно, будут окисляться все элементы, прежде всего преобладающий элемент сплава. При газовой сварке нормальным пламенем и в вакууме железо не должно окисляться. Все легирующие элементы сталей будут в той или иной степени окисляться при любом способе сварки, но степень их окисления будут гораздо меньше, чем при сварке на воздухе.

Окисление металла шлаковой фазой возможно в трех случаях:

-                              при наличии на свариваемых кромках оксидов, способных при взаимодействии с жидким металлом окислять его;

-                              при содержании в шлаке оксидов, растворимых в металлической фазе;

-                              при использовании для сварки химически активных шлаков, вступающих в обменные реакции с металлом сварочной ванны.

Рассмотрим данные случаи.

При сварке металлов, растворяющих кислород, сварочная ванна может окисляться за счет окалины и ржавчины, находящихся на свариваемых кромках. У сталей формула ржавчины



mFe3O4×(H2O)p + nFe2O3×(H2O)q.



В этом случае высшие оксиды будут раскисляться железом с образованием FeO:



Fe3O4 + Fe = 4 FeO;                         (4.21)



Fe2O3 + Fe = 3 FeO;                         (4.22)



Образовавшаяся закись железа FeO частично растворяется в расплавленном металле, а другая часть – в шлаке.

Если оксид, растворимый в металле, находится в шлаке, то в соответствии с законом распределения между концентрацией оксида в металле [MeO] и в шлаке (МеО) в состоянии равновесия устанавливается соотношение:



,            (4.23)



где    L – константа распределения вещества в двух несмешивающихся растворителях.

Величина этой константы зависит от растворителя и растворяемого вещества, а также от температуры.

При относительно низкой концентрации оксида железа в металле и высокой его концентрации в шлаке возможен переход оксида из шлака в металл. Это тем более вероятно, что при повышении температуры растворимость FeO в стали и степень диссоциации шлаков увеличивается.

Ерохин А.А., обобщив экспериментальные данные разных авторов, получил следующую зависимость между содержанием кислорода в металле и закиси железа в шлаке [15]:



(FeO), %

14,2

15,0

22,7

26,8

56,0

61,0

[О], %

0,036

0,039

0,062

0,118

0,187

0,211



При температуре 1650 0С константа распределения, выраженная через отношение концентрации закиси железа в шлаке к концентрации кислорода в металле,  составляет 400 для кислых и 250 для основных шлаков. Если принять максимально допустимое содержание кислорода в стали 0,04 % (как в кипящих сталях), то содержание закиси железа в кислом шлаке не должно превышать



(FeO)max = L×[O]max = 400×0,04 = 16 %.



Для основного шлака эта величина не должна превышать 10 %.

Окисление металла активными шлаками происходит в связи с обменными реакциями. Примерами таких реакций служат кремне- и марганцевосстановительные процессы, происходящие при сварке сталей с использованием активных кремне-марганцовистых флюсов:



           (4.24)



                  (4.25)



При высокой температуре реакции идут вправо. Закись железа, являясь продуктом этих реакций, распределяется между шлаком и металлом в соответствии с константой распределения. В шлаке закись железа сразу связывается в комплексные соединения (силикаты, титанаты), нерастворимые в металле.

Реакции, протекающие вправо в передней части сварочной ванны, следует рассматривать как бы протекающие в два этапа. При возрастании температуры сродство элементов к кислороду уменьшается, происходит частичная диссоциация оксидов. Образовавшийся кислород реагирует с преобладающим элементом сплава – с железом. Кремний и марганец переходят в металлическую фазу – в сварочную ванну.

При охлаждении (в хвостовой части сварочной ванны) сродство элементов к кислороду растет. Кремний и марганец начинают раскислять сталь, но при этом они взаимодействуют лишь с той частью закиси железа, которая осталась в металле.

В металле шва получим некоторое приращение кремния и марганца по сравнению с их исходным содержанием в свариваемом металле.

Так как процесс кристаллизации сварочной ванны протекает очень быстро, то часть эндогенных (внутриобразованных) оксидных включений (SiO2 и MnO) не успевают выделиться из металла шва.

Приращение содержания кислорода в металле шва определится уравнением:



          (4.26)



где D[Si] и D[Mn] – приращение кремния и марганца в металле шва в результате протекания кремне- и марганцевосстановительных процессов (%).

Например, если D[Si] = 0,2 %, а D[Mn] = 0,5 %, то +D[О] = 0,044 %.

Увеличение содержания кислорода ухудшит прежде всего ударную вязкость металла.

В случае наличия в свариваемом металле элементов с большим сродством к кислороду окисление их двуокисью кремния или закисью марганца может быть очень интенсивным. Например, при сварке легированных сталей, содержащих 15 ¸ 18 % Cr, потери Cr на окисление в результате реакций с (SiO2) и (MnO) при концентрации последних в шлаке 10 ¸ 20 % могут составить несколько процентов.

Алюминий и титан, находящиеся в легированных сталях (при большом содержании SiO2 и MnO в шлаке), при сварке могут выгореть почти полностью. Поэтому высоколегированные стали рекомендуют сваривать с применением бескислородных или пассивных флюсов.
