УКАЗАНИЯ К РАСЧЕТУ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ
1. В зависимости от номера варианта, указанного преподавателем, выписать исходные данные для расчета из таблицы 1;
2. Исходя из заданного вида грунта, определить величину удельного элек-трического сопротивления грунта ?ИЗМ?и значение климатического коэффициента ?;
3. Определить величину расчетного удельного сопротивления грунта РАСЧ, (Ом ?м):
4. Рассчитать сопротивление растеканию тока одиночного стержневого заземлителя RСТ (Ом):
где lСТ – длина стержня, м;
d – диаметр стержня, м;
НСТ – глубина заложения стержня, м, рассчитываемая по формуле:
НСТ = Но + 0,5 lСТ, при этом Но
0,5 м (рис.2):

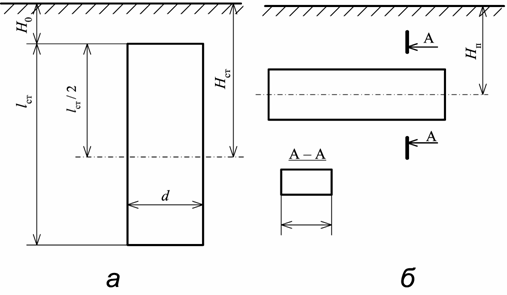

Рис.2. Одиночные заземлители
а – вертикальный стержневой; б – горизонтальный полосовой
5. Определить ориентировочное число заземлителей, округлив полученное значение до целого:
где RДОП - допустимое сопротивление защитного заземления, Ом,
6. По полученному ориентировочному числу заземлителей, заданному отношению расстояния между заземлителями к их длине и самостоя-тельно выбранной схеме размещения заземлителей определить коэффи-циент использования вертикальных стержневых заземлителей ?С (табл. 3) и уточнить количество заземлителей, округлив полученное значение до целого:
7. Рассчитать сопротивление соединительной полосы RП, Ом:
где вП- ширина полосы, м;
НП - глубина заложения полосы, м, рассчитываемая как НП = Но + 0,5 вП ;
lП – длина полосы, м : lП = 1,05 ? а ? n - при расположении заземлителей по контуру, lП = 1,05 ? а ? (n - 1) - при расположении их в ряд,
а – расстояние между заземлителями , а = (1 ? 3) ? lСТ м;
n – окончательное уточненное количество заземлителей.
8. Рассчитать общее сопротивление защитного заземления, Ом:
где ?П - коэффициент использования полосы ( табл. 4).
Если RОБЩ ? RДОП, расчет выполнен верно и его результаты сводятся в табл.5.
ТАБЛИЦА 1. ИСХОДНЫЕ ДАННЫЕ
ТАБЛИЦА 2. Удельные электрические сопротивления грунтов и
климатические коэффициенты
ТАБЛИЦА 3. Коэффициент использования ?С вертикальных стержневых заземлителей
(труб, уголков и т.п.)без учета влияния полосы связи
ТАБЛИЦА 4. Коэффициент использования ?П, горизонтального полосового заземлителя, соединяющего вертикальные стержневые
заземлители (трубы, уголки и т.п.)
ТАБЛИЦА 5. РЕЗУЛЬТАТЫ РАСЧЕТОВ
