Уравнение баланса расходов смазки.

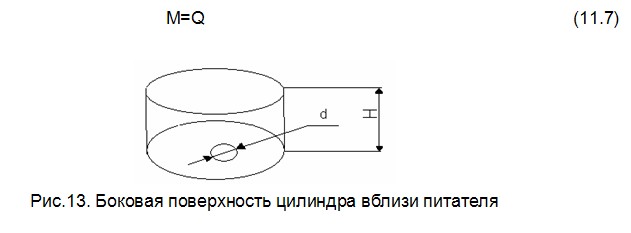

Входящие в граничные условия давление на выходе из питателя неизвестно, и для его определения необходимо дополнительное уравнение. Этим уравнением является уравнение баланса расходов смазки втекающей через линию наддува в зазор подшипника и протекающей через боковую поверхность цилиндра высотой Н и радиусом питателя окружности d в близи питателя.

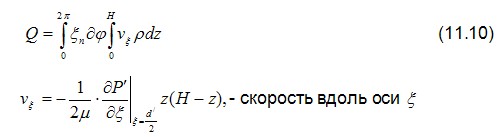

Расход газа через цилиндрическую поверхность вблизи питателя (рис.11.1) определяется формулой:

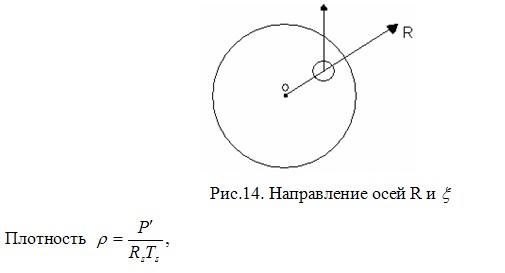

Замечание ось ξ не совпадает с осью R.

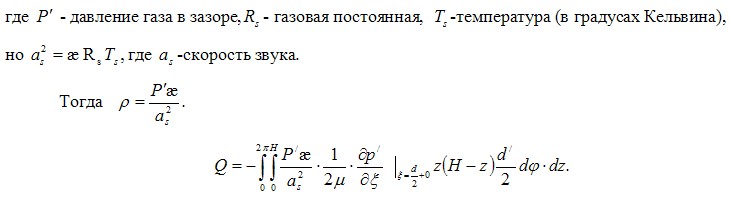

Или производя интегрирование

Переходя к безразмерным переменным по формулам (11.3), устанавливаем

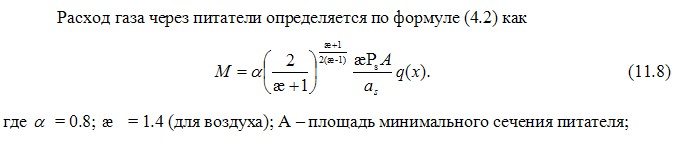

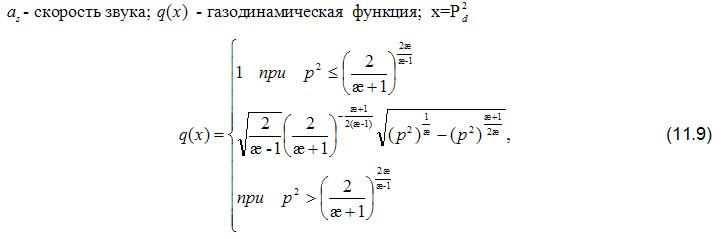

Подставляя значения Q и M в уравнение (11.7) получим

Если ввести конструктивный параметр Y равный:

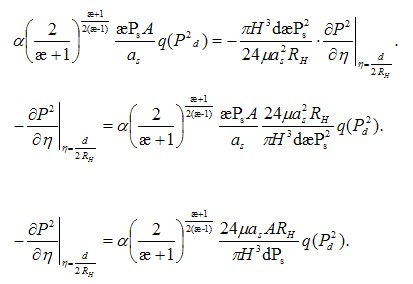

то получим уравнение баланса расхода смазки в виде:

Совместное решение дифференциального уравнения (11.4) с ганичными условиями (11.5) и уравнения (11.11) позволяет определить поле давлений в зазоре подшипника. Зная распределение давления в зазоре, можно определить несущую способность опоры в безмерном виде C_W и размерном W.

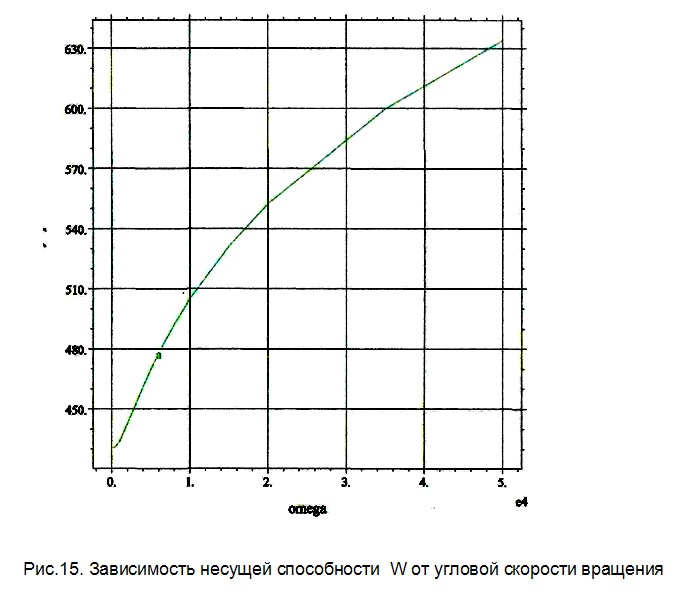

Проведены исследования поля давлений и несущей способности УГСП с учетом вращения. Из рис.15 видна слабая зависимость несущей способности УГСП от скорости вращения опоры в приделах 5-6 тысяч оборотов в минуту. При дальнейшем увеличении скорости вращения изменение давления может быть существенным и составлять до 40 % от значения несущей способности УГСП при отсутствии вращения.
