Глава 10 ЛЕГИРОВАННЫЕ СТАЛИ ДЛЯ НИЗКИХ ТЕМПЕРАТУР



Назад: 9.2 Характеристика свариваемости.



10.1 Общая характеристика сталей



К сварным сооружениям, использующимся при низких тем­пературах в течение длительного времени, относятся холодильные установки, дорожно-строительная техника, мостовые конструкции, фермы, транспортные средства, магистральные трубопроводы и т.д., а также конструкции, эксплуатирующиеся в условиях Крайне­го Севера, под водой, в космосе. Основными критериями использо­вания конструкционных материалов для низких температур являются:

необходимый уровень прочности при нормальной тем­пературе (20 0С), обеспечивающий надежность и оптимальную ме­таллоемкость конструкции;

низкая чувствительность к хрупкому разрушению, опре­деляемая запасом пластичности и вязкости при рабочих темпера­турах;

технологичность при металлургическом и машино­строительном переделе (свариваемость, штампуемость и т.п.).

Эти критерии полностью относятся и к сварным соедине­ниям. В практике создания сварных узлов принято, что при Т  –100 0С используются низкоуглеродистые и низколегированные ста­ли ферритно-перлитного, перлитного, а иногда и бейнитного классов, а при более низких (криогенных) температурах – аустенитные, аустенитно-мартенситные стали или цветные сплавы (алюминий, медь). В данной теме рассматриваются стали первой группы.

К этой группе следует отнести низкоуглеродистые ВстЗсп, Ст20 и низколегированные стали 09Г2Д, 1ОГ2, 17ГС. 14ХГС для Тэксп до –40...–50 0С и 09Г2С, 10ХСНД, 10Г2С1Д, 14Г2САФ, 16Г2САФ, 12ХГН для Тэксп до –60 0С.

Эти материалы отличаются заметным изменением механических свойств при снижении температуры (рост значений в, т, –1 и снижение значений d, y, KCU, повышением чувствительности к концентраторам напряжений).

Определяющей характеристикой этих сталей, является их способность сопротивляться хрупким раз­рушениям. Поэтому вопросы хладостойкости принято рассматри­вать в связи переходом материала в хрупкое состояние в за­висимости от технологических воздействий на него и условий экс­плуатации конструкции.

Экспериментально при таком переходе наблюдается изме­нение внешнего вида поверхности излома при динамических (ударных) испытаниях образцов: доля волокнистости в площадке разрушения снижается, а доля зернистости увеличивается. В достаточно узком интервале температур испытаний, разном для различных металлов и марок сталей, доля площади разрушения Fизл с волокнистым характером излома (сдвиговая деформация) часто изменяется от 100 % до нуле­вой величины, уступая место хрупкому зер­нистому излому (деформация отрыва). При этом резко снижается величина работы Gg разрушения металла. Температуру, при которой поверхность разрушения визуально имеет 50 % площа­ди хрупких участков и 50 % вязких участков, принято называть первой критической Ткр1 температурой хрупкости, а показателем сопротивляемости металла хрупкому разрушению является значе­ние работы разрушения, приходящейся на единицу площади, т.е. ударная вязкость KCU (Дж/см2) (рис. 10.1). В практике создания сооружений условно принято называть температуру, при которой значение KCU = 25...30 Дж/см2, порогом хладноломкости. Эта темпе­ратура свидетельствует о принципиальной возможности перехода металла в хрупкое состояние. Однако такая оценка не является полной. При испытаниях крупных образцов или увеличении скорости нагружения эта температура сдвигается вправо, т.е. порог хладноломкости повышается на 10...30 0С.

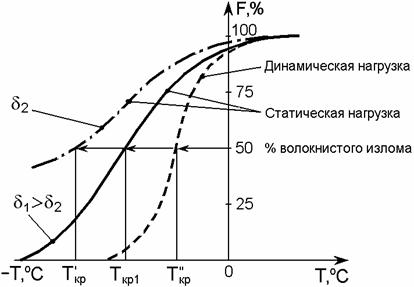

Рис.10.1 – Влияние температуры на переход в хрупкое состояние



Кипящие низкоуглеродистые стали, легированные стали с крупным зерном, закаливающиеся стали имеют более высокую температуру перехода в хрупкое состояние, а значит быстрее охрупчиваются.

Под влиянием процесса сварки за счет термического и де­формационного воздействия, на­пример, роста зерна, степени закал­ки отдельных участков, эффекта деформационного старения и т.п. значение Ткр повышается, а значение KCU для этих участков сварного соедине­ния снижается.

Накопление устало­сти за счет циклических нагружений, радиационное и коррозионное воз­действие среды, содержание примесей в шве также могут способствовать повышению темпера­туры перехода в хрупкое состояние. Ускоряющим фактором охрупчивания является наличие в металле или сварном соединении концентраторов (внешних или внутренних) на­пряжений, форма и размеры, которых могут существенно ограничивать возможность практического применения сварной конструкции для тех или иных условий эксплуата­ции. Основными концентраторами являются подрезы, непровары, несплавления, неметаллические вклю­чения. Поэтому экспериментальная оценка сопротивляемости хрупким разрушениям согласно ГОСТ 11150-75 и ГОСТ 945478 производится на стандартных образцах с искусственно создаваемыми надрезами U-образной или V-образной формы (последние предпочтительны для сварных соединений).

Несмотря на жесткость подобной оценки к охрупчиванию, численное значение ударной вязкости не всегда является достаточной характеристикой перехода металла в хрупкое состояние. Имеются примеры, когда значение KCU < 25 Дж/см2 для сварного шва, а сварное соединение работает достаточно долго без хрупких разрушений. Это объясняется тем, что всякому распространению трещины предшествует ее зарождение или начало ее движения, если трещина существовала раньше. Испытания на ударную вязкость оценивают лишь работу движения трещины. Существуют методики оценки свойств металла, определяющие его сопротивляемость началу разрушения. [8]

Известны несколько способов оценки свойств охрупченного металла сварных соединений. К ним относятся: силовые, деформационный и энергетические.
