ГЛАВА IV. ТЕХНОЛОГИЯ СВАРКИ РАЗЛИЧНЫХ МАТЕРИАЛОВ И НАПЛАВКИ



Назад: 6. Технология сварки чугуна



7. Технология наплавки слоев с различными свойствами



Характеристика процесса

Наплавка занимает важное место в сварочном производстве при ремонте, восстановлении и изготовлении новых изде­лий.

Наплавка это процесс нанесения расплавленного металла на поверхность деталей с целью получения слоя с особыми свойствами или восстановления проектных форм и размеров изношенных деталей

Использование наплавки позволяет: сократить или полностью исключить расход дефицитных материалов, упростить технологию и уменьшить трудоемкость изготовления, повысить их надежность и долговечность. Наплавка как технологический процесс применяется для повышения износостойкости деталей металлургического, горнорудного, транспортного и другого оборудования (конусы засыпных устройств доменных печей, валки прокатных станов, ножи бульдозеров и грейдеров, детали штампов, крестовины рельс, режущий инструмент и др.).

Существуют различные методы наплавки: газовая, дуговые (90 %) – электродами, под флюсом, в защитных газах, в вакууме, самозащитными проволоками и лентами (7,5 %), сжатой дугой; электронолучевая, индукционная и электрошлаковая.

Для получения наплавленного слоя заданного химического состава существует несколько способов легирования:

-          через проволоку, ленту, электродные стержни,

-          через флюсы, покрытия электродов, шихту порошковых проволок,

-          использованием паст, порошков, наносимых на поверхность деталей.



Материалы для наплавки

Практически не представляется возможным в данном пособии перечислить все материалы, применяемые для наплавки слоев с особыми свойствами, поэтому в основном рассматриваются материалы для износостойкой наплавки. Эти материалы должны обеспечивать: необходимый химсостав и достаточную твердость наплавленного слоя (HRC 40 ÷ 50), удовлетворительную обрабатываемость режущим инструментом.

Основой таких материалов, обеспечивающей необходимую вязкость и пластичность являются, как правило, железо и кобальт. Придание специальных свойств наплавленному металлу достигается за счет легирования основы углеродом в сочетании с карбидообразующими элементами (Cr, W, Mn, B, Ni, Zr и др.). Различные материалы для наплавки можно объединить в следующие группы:

А - порошкообразные и гранулированные смеси и порошки,

Б - твердые литые сплавы,

В - электроды покрытые, наплавочные ленты и проволоки,

Г - металлокерамические материалы.



К группе А относятся вокар (9 ÷ 10 % С, 85 ÷ 87 % W, 3 % Si, остальное Fe), дающий твердость HRC 60 ÷ 80, боридная смесь (0,12 % C, 35 % Сr, 7,6 % B, 57,5 % Fe) – HRC 80, смесь БХ (50 % борида хрома, 50 % Fe). В виду несовершенства метода легирования, малой производительности наплавки, а также в связи с развитием механизированных способов наплавки, применение наплавочных смесей уменьшается.

В качестве присадочного материала при плазменной и индукционной наплавке используют гранулированные порошки с размером частиц 40 ÷ 100 мкм., например, ПН-АН30 (1 % С, 30 % Сr, 5 % W, 2 % Ni, остальное Fe) с твердостью HRC 50 или ПН-20 (2 % С, 30 % Сr, 15 % W, 2 % Ni, остальное Со) с твердостью HRC 55.

Структура наплавленных этими материалами слоев представляет собой твердый раствор карбидов хрома, вольфрама и др. в железе или кобальте. Порошкообразные материалы применяются для наплавки деталей, работающих в условиях грубого абразивного износа (зубья ковшов эскалаторов, детали насосов и т.д.).

К группе Б относятся стеллиты (1,0 ÷ 1,5 % С, 28 ÷ 32 %Cr, 4 ÷ 5 % W, 58 ÷ 62 % Co) c твердостью HRC 42 ÷ 45 и стеллитоподобные сплавы (сормайт – 2,5 ÷ 3,3 % С, 25 ÷ 31 % Cr, 1,5 % Mn, 49 ÷ 54 % Fe) c твердостью HRC 49 ÷ 54. Стеллиты выпускаются в виде литых стержней диаметром 6 ÷ 8 мм и длиной 300 ÷ 400 мм и применяются для деталей, работающих в условиях сухого и жидкостного трения в холодном и горячем состоянии (штампы, клапаны, ножи и т.д.).

К группе В относятся электроды для наплавочных работ по ГОСТ10051 (Э-10Г3, Э-15Г5, Э-80Х4С. Э-100Х12М и др.), наплавочные проволоки по ГОСТ 10543 (Нп-50, Нп-85, Нп-30Х5, Нп-30Х10Г10Т и др.), порошковые проволоки (ПП-АН105, ПП-АН120, ПП-АН170 – самозашитные) и ленты (ПЛ-АН101, ПЛ-АН102).

К группе Г относятся металлокерамические ленты и керамические флюсы. Ленты изготавливают холодной прокаткой порошков с последующим спеканием в печи в среде Н2; размер частиц 70 ÷ 200 мкм, толщина 0,8 ÷ 1,2 мм, ширина 25 ÷ 100 мм. Производительность наплавки на 25 ÷ 30 % больше по сравнению с металлической лентой за счет высокого электрического сопротивления. Марки лент: ЛМ-70Х3МН, ЛМ-5Х4В3ФС, ЛМ-002Х21Н9Г.

Керамические флюсы позволяют при использовании стандартных проволок получать легированный металл повышенной износостойкости. Марки флюсов: ЖС-400 (0,3 % C, 5 % FeCr, 8 % FeNi, 3 % FeMn, 53 % CaCO3, 21 % CaF2), АНК-18 (0,4 % С, 1,5 % Мn, 5 % Cr).



Особенности технологии и техники наплавки

Основными трудностями в получении качественного наплавленного слоя являются: устранение трещин и пор, сохранение требуемого химсостава наплавки и борьба с деформациями. Трещины, образующие при наплавке разделяются на два типа, кристаллизационные и закалочные.

Образованию горячих трещин способствует совместное присутствие углерода и карбидообразующихся элементов. Основными мерами борьбы являются предварительный подогрев (уменьшает растягивающие усилия), снижение количества эвтектики за счет наплавочных материалов, уменьшение доли основного металла в шве.

Предупреждение холодных трещин достигается посредством уменьшения скорости охлаждения.

Основной причиной пор является выделение водорода и окиси углерода при кристаллизации слоя. Для предупреждения пор необходима прокалка материалов, тщательная подготовка поверхности изделия, сварка на постоянном токе.

Выбор рационального способа и технологических приемов на­плавки определяется необходимостью получения детали с тре­буемыми размерами и наплавленного слоя с требуемыми свой­ствами. При этом должна быть обеспечена максимальная произ­водительность и экономичность процесса.

Технологические приемы и режимы дуговой наплавки зависят от формы и размеров изделий и весьма важны для получения надлежащего качества и состава наплавленного слоя. При этом приходится учитывать разбавление наплавленного металла основ­ным. Такое разбавление необходимо ограничивать. Это может быть достигнуто выбором перекрытия валиков при наплавке каждого (особенно первого) слоя. Так, при наложении 1-го слоя без перекрытия (m/b ® - 1), доля основного металла составляет » 0,65, а при перекрытии по ширине m/b = 0,46, эта доля уменьшается до » 0,45, рис. 39, а,б.

В связи с этим такой метод перекрытия весьма рас­пространен при наплавке.

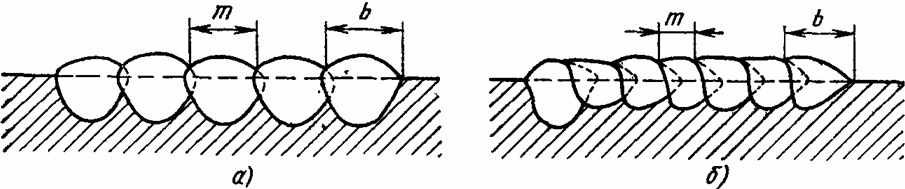

Рис. 39. Влияние шага наплавки на долю основного металла в наплавленном слое



При ручной наплавке m/b » 0,35, при автоматической под флюсом проволоками сплошного сечения m/b = 0,4 ÷ 0,5. Увеличение m/b может привести к неблагоприятной форме усиления валика и не­провару места перехода от предыдущего валика к после­дующему.

В связи с тем, что в большом числе случаев наплавленный слой необходимо подвергать механической обработке, наплавка лишнего металла нецелесообразна. Следует стремиться к тому, чтобы припуск на обработку не превышал 1,5 ÷ 2,0 мм и после наплавки поверхность была бы достаточно ровной, без значитель­ных наплывов и провалов между валиками.

Для обеспечения такой поверхности необходимо наплавку выполнять на оптимальных режимах с применением соответствую­щих технологических приемов. Если при ручной наплавке это достигается манипуляциями электродом или горелкой, то при сварке под флюсом рекомендуются определенные соотношения между Iсв и Uд. При этом увеличение напряжения позволяет получать более широкие валики с плавными переходами у границы сплавления.



Способы наплавки

Наплавка порошкообразных материалов выполняется дугой с угольным или металлическим электродами. При обоих видах наплавки необходима тщательная подготовка поверхности (обезжиривание, зачистка) с насыпкой слоя прокаленной буры (до 0,5 мм), поверх которой насыпается порошкообразная смесь высотой до 2 ÷ 8 мм с последующим уплотнением специальными гладилками. Расплавление смеси производится дугой постоянного или переменного тока. За один проход наплавляется слой не более 1,5 мм, а общая высота слоя во избежания трещин и отслаивания не должна превышать 4 ÷ 6 мм.

Наплавка электродами типа Э38, Э42 приводит к снижению твердости наплавленного слоя по сравнению с угольным, но обеспечивает лучшее формирование слоев и уменьшает вероятность образования трещин.

Наплавка гранулированных порошков производится сжатой дугой и индукционным способом.

Для наплавки стеллитов и сормайтов применяется аргон в сочетании с вольфрамовыми электродами (ВЛ-10, ВИ-1) или вакуумно-дуговая наплавка.

Наплавочные электроды могут обеспечивать требуемую износостойкость как после соответствующей термообработки, так и без нее. К первым относятся электроды марок Т-540, ЦН-4, ЦН-1 (уплотнительные поверхности), ЦИ-1М, ЦИ-1У, ЦИ-1Л (для инструмента), ЦШ-1, ЦШ-2 (для штампов), обеспечивающие твердость HRC 35 ÷ 40. Ко вторым – электроды марок Т-590, Т-620 для наплавки зубьев ковша экскаватора, бил мельниц, щек камнедробилок, обеспечивающих твердость HRC 56 ÷ 62.

Наплавочные проволоки и ленты могут быть использованы при наплавки в защитных средах (Ar, CO2) в зависимости от степени их легирования или с использованием флюсов.

При электрошлаковой наплавки формирование наплавленного слоя осуществляется при помощи специальных ползунов. Легирование наплавленного слоя выполняется за счет электродного металла.

Газовую наплавку ведут левым способом в нижнем положении с избытком ацетилена при мощности пламени Vа = (120 ÷ 150)×Sм, л/ч.
