ЗАДАЧА №5 "Определение размеров санитарно-защитной зоны предприятия"

     Меры по защите атмосферного воздуха от промышленных выбросов включают устройство санитарно-защитных зон (СЗЗ), которые представляют собой территорию, отделяющую источники промышленного загрязнения от жилых или общественных зданий для защиты населения от влияния вредных факторов производства. Размер СЗЗ устанавливают в зависимости от класса производства, который определяется степенью вредности и количеством выделяемых предприятием в атмосферу веществ.
     Для определения размера СЗЗ необходимо построить график зависимости

С = f (X),

     где С (мг/м³) – концентрация вредного вещества;
     Х (м) – расстояние от источника выброса.
     Для построения графика необходимо рассчитать координаты нескольких точек на ветви б, то есть определить соответствующие значения X_1…n и C_1…n.

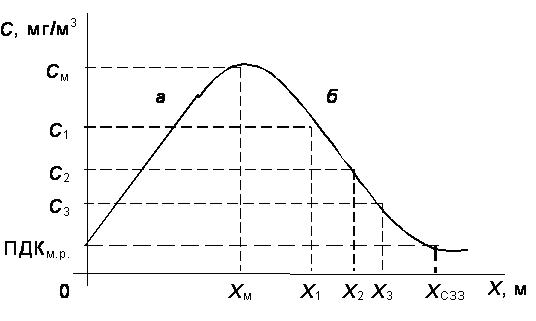

График зависимости концентрации вредного вещества от расстояния источника выброса

Исходные данные для расчета по вариантам содержатся в Таблице 10.

     Указания к выполнению расчетов:

     Значения X_1…n подбираются произвольно с учетом того, что X_1…n>Х_м.
     Расчет величин C_1…n производится по формуле:

C_1…n = S · C_м,

     где S – безразмерный коэффициент, зависящий от соотношения X_1…n / X_м :

     Пример расчета координат точки (X₁ ; C₁):

     Из Таблицы 10 известно, что X_м = 100 м, C_м = 0,85 мг/м³.
     Пусть X₁ = 200 м, тогда X₁ / X_м = 200 / 100 = 2,
     откуда S₁ = 1,13 / (0,13 · 4 + 1) = 0,74, значит, C₁ = 0,74· 0,85 = 0,63 мг/м³.
     Расчет значений C_1…n ведется до тех пор, пока не будет выполнено условие C_n ≤ ПДК_м.р. (см. Рисунок).
     По найденным в ходе расчета точкам строится график С = f(X). Затем на ось ординат наносится значение максимально разовой предельно допустимой концентрации вещества ПДК_м.р. (Таблица 10) и из этой точки параллельно оси абцисс проводится прямая до пересечения с ветвью б графика (см. Рисунок). Из точки пересечения опускается перпендикуляр на ось Х. Полученное таким образом значение Х_СЗЗ и будет являться размером санитарно-защитной зоны предприятия.

     Таблица 10.
