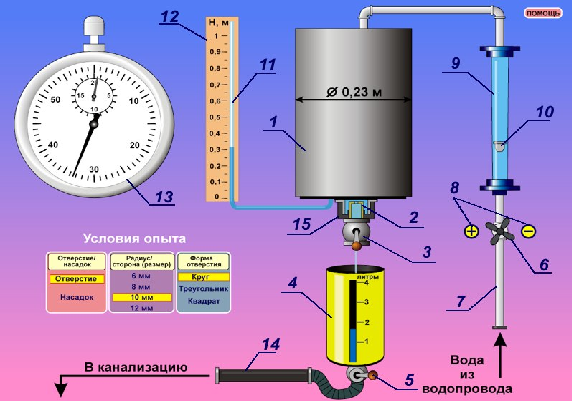

 Рис. 4 - Экспериментальная установка Установка состоит из следующих элементов: 1-напорный бак; 2-отверстие или насадок; 3-кран; 4-мерный бак; 5-сливной кран; 6-вентиль; 7-линия подвода воды; 8-значки вращения вентиля; 9-ротаметр; 10-поплавок ротаметра; 11-водомерная трубка; 12-шкала; 13-секундомер; 14-линия слива воды; 15 - накидная гайка. Жидкость из основного бака центробежным насосом подается в трубопровод 7. Вентилем 6, регулируется (+ или -) производительность (Q) насоса. После, жидкость поступает в ротаметр 9, визуально показывающий, при помощи поплавка 10, величину расхода жидкости. Уровень напора (H) жидкости, регистрируется по шкале 12 напорного резервуара 1. Сменный насадок (отверстие) 2 устанавливается в гнездо 15. Кран 3 перекрывает выходное отверстие насадка, а в рабочем состоянии открывает. Струя жидкости через насадок (отверстие) попадает в мерный бак 4, по его шкале определяется объем жидкости (в литрах), при перекрытии крана 5 начинается автоматический отсчет времени по хронометру 13. По завершении эксперимента, кран 5 следует открыть, соединив мерный резервуар 4, со сливной магистралью 14.
а) Насадок с круглым отверстием б) Насадок с треугольным отверстием в) Насадок с квадратным отверстием Рис.5 – Виды насадков, участвующих в эксперименте Выбор конфигурации насадка/отверстия производиться с панели «Условия опыта», в соответствии с заданием преподавателя. |
