2.3 Функциональная схема ИИС автоматизированного оборудования.

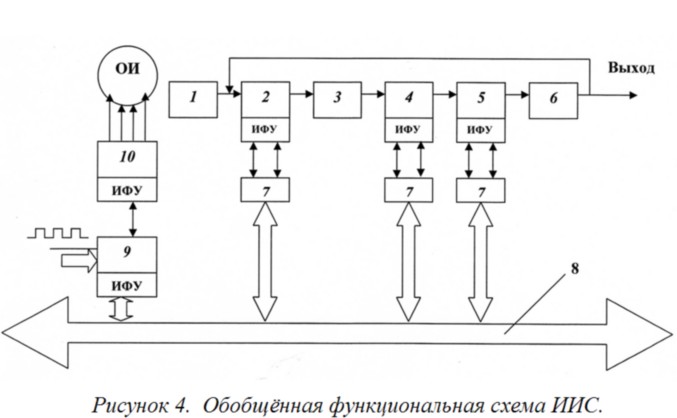

Анализ многообразия ИИС показал, что для АО металлообработки, в частности для станков с ЧПУ, ИИС, не выполняя функций непосредственного управления ходом техпроцесса, входит в состав АС станком и состоит в большинстве случаев из ИС, иногда дополняемой СТД. Рассмотрим функциональные блоки типовой ИИС (рис. 4) [17].


Обобщённая схема ИИС в составе АС станка с ЧПУ как иного АО содержит:
- множество различных первичных измерительных преобразователей 1, размещённых в определённых точках пространства стационарно или перемещающихся в пространстве по определённому закону;
- множество измерительных преобразователей 2, которое может состоять из преобразователей аналоговых сигналов, коммутаторов аналоговых сигналов, аналоговых вычислительных устройств, аналоговых устройств памяти, устройств сравнения аналоговых сигналов, аналоговых каналов связи, аналоговых показывающих и регистрирующих измерительных приборов;
- группу аналого-цифровых преобразователей 3, также аналоговых устройств допускового контроля;
- множество цифровых устройств 4, содержащее формирователи импульсов, преобразователи кодов, коммутаторы, специализированные цифровые вычислительные устройства, устройство памяти, устройство сравнения кодов, каналы цифровой связи, универсальные программируемые вычислительные устройства - микропроцессоры, микроЭВМ и др.;
- группу цифровых устройств вывода, отображения и регистрации 5, которая содержит формирователи кодоимпульсных сигналов, печатающие усройства записи на перфоленту и считывания с перфоленты, накопители информации на магнитной ленте, на магнитных дисках, и на гибких магнитных дисках, дисплеи, сигнализаторы, цифровые индикаторы;
- множество цифроаналоговых преобразователей 6;
- указанные функциональные блоки соединяются между собой через стандартные интерфейсы или устанавливаются жёсткие связи;
- интерфейсные устройства (ИФУ),содержащие системы шин 8, интерфейсные узлы 7 и интерфейсные устройства аналоговых блоков, служащие главным образом для приёма командных сигналов и передачи информации о состоянии блоков. Например, через интерфейсные устройства могут передаваться команды на изменение режима работы, на подключение заданной цепи с помощью коммутатора;
- устройство управления 9, формирующее командную информацию, принимающее информацию от функциональных блоков и подающее команды на исполнительные устройства 10 для формирования воздействия на объект исследования ОИ.
Однако не для всякой ИИС требуется присутствие всех блоков, приведённых на рис. 4. Для каждой конкретной системы количество блоков, состав функций и связи между блоками устанавливается условиями проектирования.
