3.7. Поверхность, вытянутая по траектории

Поверхность, вытянутая по траектории является прототипом циклической поверхности, когда центр образующей окружности перемещается по криволинейной направляющей. В редакторе NX направляющая может быть как кривой, так и прямой линией, а образующая не обязательно окружность.

Поверхность, вытянутая по траектории формируется командой «Заметание вдоль направляющей» из главного меню: Вставить/Заметание/Заметание вдоль направляющей.

Для формирования этой поверхности нужно создать два эскиза: эскиз направляющей и эскиз образующей, как показано на рис.3.7.1. Эскизы должны быть в разных плоскостях.

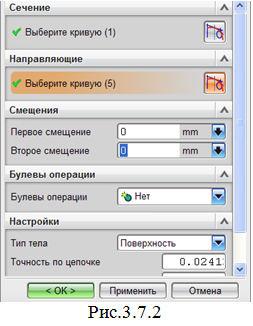

После выхода из режима «Эскиз» и активизации команды «Заметание вдоль направляющей» на экране появляется диалоговое окно, представленное на рис.3.7.2.


В разделе «Сечение» нужно выбрать эскиз образующей, а в разделе «Направляющая» выбрать эскиз направляющей линии. Если формируется поверхность, то в разделе «Настройки» нужно установить «Поверхность». Если эта поверхность формируется дополнительно уже имеющейся на экране модели, то следует выбрать и соответствующую булеву операцию.

После нажатия на клавишу ОК в нижней части диалогового окна, получим поверхность, представленную на рис.3.7.3.


В приведенном примере в качестве образующей использована окружность и направляющая из прямых, сопряженных с дугами окружностей. Тем не менее, в качестве образующей можно использовать любую линию, в том числе отрезок прямой, а в качестве направляющей – отрезок прямой.
