5.5.Матричная диаграмма (таблица качества)

Матричная диаграмма — инструмент выявления важности различных связей. Такие матричные диаграммы (таблицы качества) часто называют сердцем «новых инструментов управления качеством» и QFD-методологии «дома качества».

Матричную диаграмму используют для такой организации и представления большого количества данных (элементов), чтобы графически проиллюстрировать логические связи между различными элементами с одновременным отображением важности (силы) этих связей.

Цель матричной диаграммы — табличное представление логических связей и относительной важности этих связей между большим количеством словесных (вербальных) описаний, имеющих отношение к следующему:

-задачам (проблемам) качества;

-причинам проблем качества;

-требованиям, установленным и предполагаемым потребностям потребителей;

-характеристикам и функциям продукции;

-характеристикам и функциям процессов;

-характеристикам и функциям производственных операций и оборудования.

Матричная диаграмма выражает соответствие определенных факторов (и явлений) различным причинам их проявления и средствам устранения их последствий, а также показывает степень (силу) зависимости этих факторов от причин их возникновения и/или от мер по их устранению.

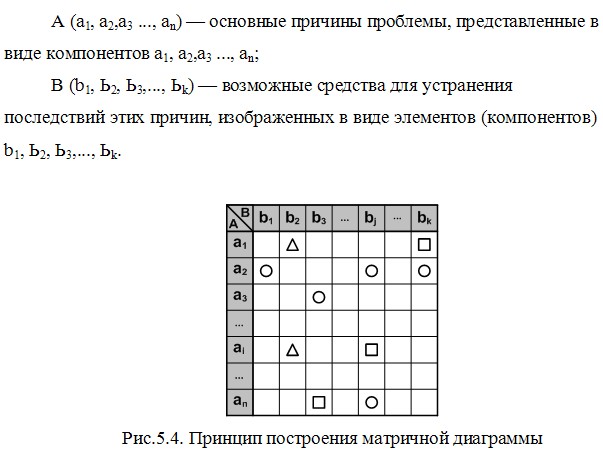

Пример матричной диаграммы, часто называемой матрицей связей, приведен на рис. 5.4. На рис. 5.4 использованы следующие обозначения:

Символ который находится на пересечении строки и столбца матричной диаграммы, указывает не только на наличие связи между компонентами, но и на тесноту этой связи.

Связь между компонентами А и В часто изображают в виде символов, характеризующих степень (силу) тесноты этих связей, например

Каждому из используемых на рис. 5.4 символов часто ставят в соответствие определенное значение весового коэффициента (как, например, указанные выше в скобках значения 1, 3 и 9).

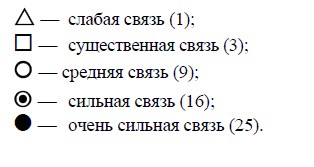

В некоторых случаях возникает необходимость в более подробном отображении силы (тесноты) связей. Тогда можно использовать следующие символы и весовые коэффициенты:
