2. Прямые частного положения

Если прямая параллельна одной или двум плоскостям проекций, то она называется прямой частного положения.

ЗАПОМНИТЕ!Прямые, параллельные одной плоскости проекций, называются прямыми уровня. Одна проекция прямой уровня равна натуральной величине отрезка прямой, две другие – параллельны осям проекций.

Прямая, параллельная горизонтальной плоскости проекции, называется горизонталью, её обозначают на чертежах h (рис.4, а). Горизонталь может принадлежать горизонтальной плоскости проекций (рис.4, б).

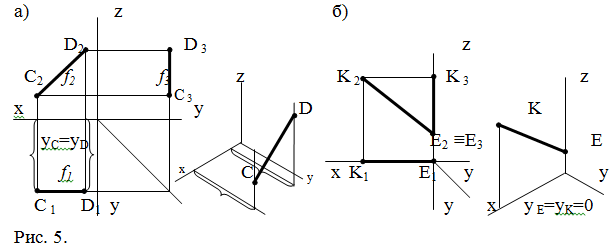

Прямая, параллельная фронтальной плоскости проекций, называется фронталью и обозначается на чертежах f (рис.5, а). Фронталь может быть расположена на плоскости П₂ (рис. 5, б).

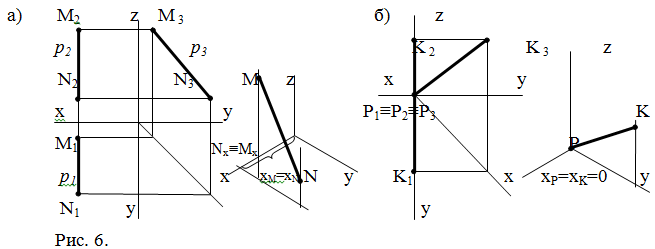

Прямая, параллельная профильной плоскости проекций, называется профильной прямой, её обозначают на чертежах p (рис. 6, а). Профильная прямая может находиться на профильной плоскости проекций (рис. 6, б).

ЗАПОМНИТЕ!Прямые, параллельные двум плоскостям проекций, называются проецирующими прямыми. Они перпендикулярны третьей плоскости проекций. Одна проекция проецирующей прямой – точка, две другие – параллельны осям и равны натуральной величине отрезка прямой.

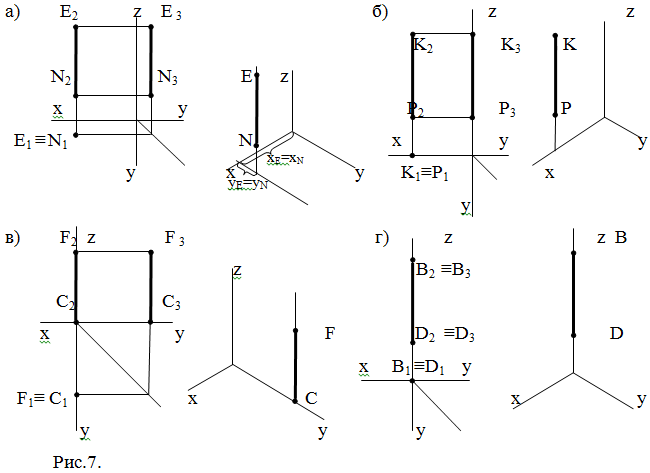

Прямая, параллельная профильной и фронтальной плоскостям проекций и перпендикулярная горизонтальной плоскости проекций, называется горизонтально проецирующей прямой (рис.7, а). Горизонтально проецирующая прямая может принадлежать плоскости П₂ (рис. 7, б), плоскости П₃ (рис. 7, в) и оси ОZ (рис. 7, г).

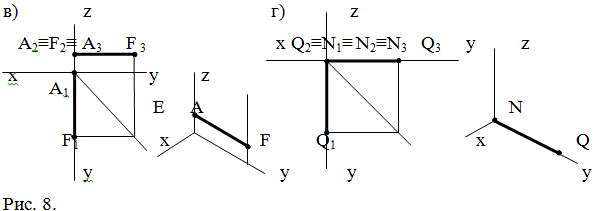

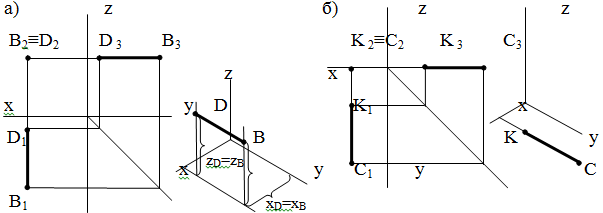

Прямая, параллельная горизонтальной и профильной плоскостям проекций и перпендикулярная фронтальной плоскости проекций, называется фронтально проецирующей прямой (рис. 8, а). Она может быть расположена на плоскости П₁ (рис. 8, б), плоскости П₃ (рис. 8, в) и оси ОУ (рис. 8, г).

Прямая, параллельна фронтальной и горизонтальной плоскостям проекций и перпендикулярная профильной плоскости проекций, называется профильно проецирующей прямой (рис. 9, а). Она может быть расположена на плоскости П₁ (рис. 9, б), плоскости П₂ (рис. 9, в) и оси OХ (рис. 9, г).
