Определение натуральной величины плоской фигуры

Определение истинной величины плоской фигуры можно осуществить путем преобразования чертежа способом замены плоскостей проекций. На рис. 45 дан комплексный чертеж прямоугольника ABCD. Ни одна из проекций прямоугольника не занимает частного положения. Задачу решаем последовательно. Заменив плоскость П₂ на П₄ , приводим прямоугольник в частное положение, т. е. в виде проецирующей плоскости по отношению к П₄ . Выполнив вторую замену, то есть замену П₁ на П₅ , когда плоскость прямоугольника займёт положение плоскости уровня, определяем истинную величину прямоугольника ABCD.

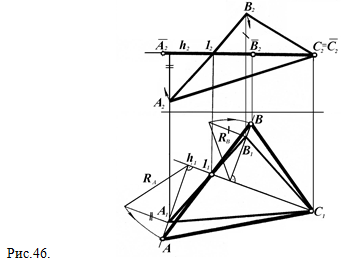

Задачу определения истинной величины прямоугольника можно также решить способом вращения вокруг линии уровня плоскости этой фигуры до совмещения с соответствующей плоскостью уровня (рис. 46).
