Лекция №6: Структура проекта Delphi

Между содержимым окна формы и окна редактора кода существует неразрывная связь, которая строго контролируется системой Delphi.
Пример: добавление в форму нового компонента приводит к авто изменению кода программы. Автоматически создаются также заголовки для обработчиков событий, программист при этом может пополнять заголовки конкретным содержанием:

Вставлять операторы Добавлять описание собственных переменных типов, констант и др.

При этом нельзя удалять из текста программы те строки, которые вставила среда Delphi.
Программа Delphi представляет собой несколько связанных между собой файлов. Обязателен файл проекта с расширением “.dpr” и одного или несколько модулей с расширением “.pas” .
Файл проекта не предназначен для редактирования пользователем и создается автоматически самой системой программирования. Для того, чтобы увидеть его содержание необходимо выполнить следующие команды

Пример содержимого файла проекта:

program Project1;

uses

     Forms,

     Unit1 in 'Unit1.pas' {Form1};


{$R *.RES}


begin

     Application.Initialize;

     Application.CreateForm(TForm1, Form1);

     Application.Run;

end.

За Program идет имя проекта. Оно задается программистом в момент сохранения. Пользователь и определяет имя создаваемого средой Delphi исполняемого файла с расширением “.exe”. За словом USES следуют имена используемых модулей. В нашем случае стандартного модуля Forms и модуля формы Unit1. директива компилятору указывает, что нужно использовать файл ресурсов, который содержит описание ресурсов (возможностей) приложения.
Пример: пиктограммы.
“*” - указывает на то, что имя файла ресурса такое же, как и файла проекта, но с расширением “.res”. используемая часть главного модуля находится между операторными скобками (begin ….. end). Операторы исполняемой части обеспечивают инициализация приложения о вывод на экран стартового окна. Кроме главного модуля каждая программа включается, как минимум один модуль формы, который содержит описание стартовой формы приложения и, поддерживающих ее работ процедур.
В Delphi каждой форме соответствует свой модуль. Для переключения между формой и окном редактора кода, содержащего соответствующий модуль, следует выполнить команды: toggle (от англ. Top - наряжать). Можно воспользоваться кнопкой F12. Модули – это программные единицы, служащие для размещения фрагментов программ. С помощью модулей реализуется решаемая пользователем задача.

Структура модуля

Модули имеют стандартную конструкцию (последовательность и перечень объектов) предусмотренную в Object Pascal. Приведем пример структуры модуля в общем виде.
Пример:

	Unit <имя модуля>;

			Interface – взаимосвязь;

			…….

			Implementation – инструменты;

			…….

			Initialization – исходные установки;

			…….

			Finalization – завершение программы;

			…….

			End.

В качестве примера рассмотрим содержимое модуля в том виде, в котором он находится непосредственно после загрузки среды Delphi.


unit Unit1;


interface


uses

     Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs;


type

     TForm1 = class(TForm)

       procedure FormCreate(Sender: TObject);

     private

       { Private declarations }

     public

       { Public declarations }

     end;


var

     Form1: TForm1;


implementation


{$R *.DFM}


procedure TForm1.FormCreate(Sender: TObject);

begin

end;

end.

Начинается модуль словом unit, за которым следует его имя. Именно это имя упоминается в списке используемых модулей в операторе USES главного модуля приложения. Модуль может состоять из четырех разделов:

Интерфейс Реализация Инициализация Завершающая часть

Раздел интерфейса сообщает компилятору, какие данные, располагающиеся в модуле, являются доступными для других модулей программы. После слова USES перечисляются стандартные модули, а также сформированная Delphi описания типа формы, которая идет после слова type.
Раздел реализации начинается словом implementation и содержит объявлении локальных переменных, процедур и функций, поддерживающих работу формы.
Директива компилятора указывает, что необходимо использовать файл с расширением “.dfm” , содержащий внешний вид формы.
Инициализирующая и завершающая части являются необязательными.
В отличии от файла проекта модуль может редактироваться программистом. При создании пользователем новой формы, автоматически будет создаваться новый модуль. Таким образом, файл с расширением “.pas”, содержащий программный код модуля, сформированного в окне редактора кода с совместными усилиями программиста и среды Delphi.
В файле с расширением “.dfm” хранится описание содержимого окна формы, а в файле с расширением “.dcu” находятся коды ( инструкции ) – компоновщик, входящий в интегрированную среду Delphi преобразует “.dcu” файлы в единый загрузочный “.exe” файл. Этот файл позволяет запускать программу, как автономное независимое приложение.
Пример. Составить программу для вычисления площади круга произвольного радиуса:

Необходимо создать новую папку, для размещения всех файлов, входящих в проект (создать папку можно в момент сохранения файлов, используя кнопку создания новой папки) Для создания нового проекта используется если пользователь работал с другой средой

Выбор компонентов из страницы Standard палитры компонентов поместим на форму 1 четыре компонента (две метки - Label1,2; две кнопки – button1, edit1).
Метка1,2 предназначены для отображения текстовой информации, label1 – «введите радиус круга», label2 – «ввод площади круга», edit1 – строка ввода – компонент, при помощи которого мы будем вводить значения радиуса в виде символьной строки.
Размер компонентов можно задавать сразу же при размещении их на форме. Верхний угол задается щелчком мыши, правый нижний – конец. Отображаемый текст меток можно ввести, как на этапе конструирования, так и на этапе выполнения программы. Button1 – кнопка, которая при нажатии будет формировать события, а именно вычисление площади круга.

Определение свойств компонентов.

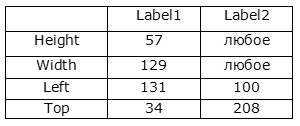

Свойства меток. Метки определяются следующими свойствами: Height, Width, Left, Top.

Свойства Left и Top – указывают расстояние от левого угла формы, на которой располагается компонент до левого верхнего угла самого компонента. Выравнивание окна формы можно производить при помощи опции Align (alignment – англ. выравнивание).
Допускается возможность выравнивания группы компонентов (центрирование).
Следующие свойства autosize = true означает, что размер метки определяется вводимой строкой, при этом возможно два варианта: разрешение переноса слов - wordwrap, кроме этого имеет свойство caption – значение.

Замечание: как только для label2 задается свойство autosize = true, размеры компонента будут определяться размерами введенной строки.

Свойство caption является основным для метки label1, label2.

Кроме этих свойств можно установить вид и размер шрифтов font.
формирование вида будущей программы. С помощью инспектора объектов необходимо установить свойства формы и компонентов. Для фор мы выбор объектов можно приводить только в активном состоянии. Размер формы определяет окно будущей программы. Свойства формы caption определяет название программы. Вместо «Form1» мы выберем «вычисление площади круга». Это свойство является строковым, типа string и поэтому по синтаксису паскаля записывается в кавычках ‘вычисление площади круга’. Размер формы определяется обычными приемами определения размеров прямоугольника. При этом можно задавать высоту и длину формы в пикселях непосредственно в инспекторе объектов.
Создание поля программы.
Выполнение программы непосредственно связано со свойством таких компонентов, как кнопки. Для edit1 и button1 свойства Height, Width, Left, Top имеют тот же смысл, что и для компонентов label.
Особое свойство кнопок – это свойство Text, предназначено для ввода символьных строк. В Button1 это свойство равно набору пробелов. Необходимо задавать имена всех используемых компонентов в свойстве Name. Имена генерируются средой Delphi автоматически. Программист может их изменить. Поскольку создаваемая программа должна производить вычисления площади после введения радиуса и нажатия кнопки счет или пуск необходимо создать обработчик для кнопки button1.
Перед первым запуском программы ее необходимо сохранить.

Таким образом код программы созданного приложения имеет вид:

unit Unit1;


interface


uses

     Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs,

     StdCtrls;


type

  TForm1 = class(TForm)

       Button1: TButton;

       Edit1: TEdit;

       Label1: TLabel;

       Label2: TLabel;

       procedure Button1Click(Sender: TObject);

     private

       { Private declarations }

     public

       { Public declarations }

     end;

var

     Form1: TForm1;

implementation


{$R *.DFM}


procedure TForm1.Button1Click(Sender: TObject);

var s,r:real;

begin

   r:=strtofloat(edit1.text);

   s:=pi*sqr(r);

   *   label2.caption:='ieiuaau e?oaa'+floattostrf(s,ffgeneral,7,2);

end;

end.

Пояснение к выделенной строке(*):
* служит для того, чтобы присвоить свойству какое-либо значение (в нашем случае caption) или извлечь значение из свойства следует указать компонент (указать компонент, потом ‘.’, потом свойство и задать его). В папке файла-проекта после команды сохранения будут следующие файлы:

Unit1.pas – файл модуля хранит код Unit1.dfm – содержит форму Unit1.dcu – откомпилированный файл модуля Unit1.~dfm –копия формы Unit1.~pas – копия кода

Имя.res – файл, содержащий используемый проект, пиктограммы, другие ресурсы.
