9.3. Автотрансформаторы

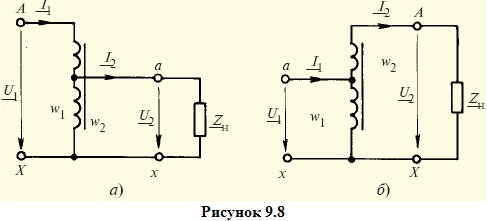

На мощных подстанциях для преобразования электрической энергии с незначительным изменением напряжения и тока применяются автотрансформаторы, у которых, в отличие от обычного трансформатора, обмотки имеют не только магнитные, но и электрические связи. Автотрансформатор, как и трансформатор, может быть понижающим или повышающим (рис. 9.8).

Электромагнитная (расчётная) мощность автотрансформатора меньше расчётной мощности двухобмоточного трансформатора вследствие того, что часть мощности передаётся во вторичную обмотку за счёт непосредственной электрической связи обмоток.
Благодаря уменьшению массы металла обмоток и стали магнитопровода КПД автотрансформатора выше, чем у трансформатора той же мощности. К числу недостатков автотрансформаторов, ограничивающих их применение, относятся: усложнение устройства регулирования напряжения, повышенная опасность атмосферных перенапряжений.
