10.7. Электромагнитные выключатели

Несмотря на ограниченную область использования по напряжению (6—20 кВ) электромагнитные выключатели нашли широкое применение в КРУ, особенно в системах внутренних нужд на ТЭЦ и АЭС. Номинальные токи выключателей достигают 3150 А, а номинальные токи отключения — 40 кА. При этом в отличие от масляных или воздушных выключателей эксплуатационные расходы на них относительно невелики.

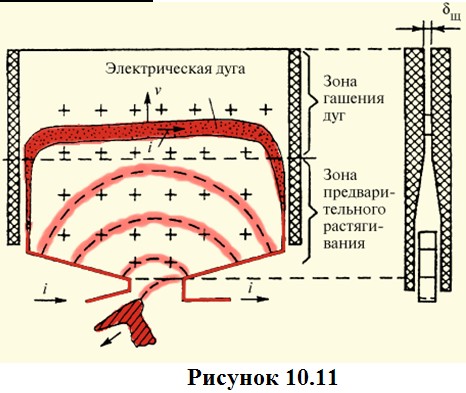

Принцип действия электромагнитного выключателя заключается в том, что при воздействии магнитного поля на дугу она удлиняется и направляется в дугогасительную камеру (рис. 10.11) узкощелевого типа, где, тесно взаимодействуя со стенками камеры (диаметр дуги значительно превосходит ширину щели), она охлаждается.


Условия гашения дуги в узкощелевом дугогасителе оказываются значительно легче, чем в других типах выключателей. На рис. 10.12 представлено дугогасительное устройство электромагнитного выключателя ВЭМ-6 на напряжение U_ном = 6 кВ, номинальный ток отключения I_0.ном = 38,5 кА, номинальный ток I_ном = 1600 А.

На стальной раме 13 при помощи изоляторов 12 укреплены гасительная камера 14 и катушка магнитного дутья 11 с магнитными полюсами 10, охватывающими камеру с боков (показаны штриховыми линиями). Подвижный контакт 2 вращается на опорном изоляторе 1 при помощи изоляционной тяги 18. Выключатель имеет главный 3 и дугогасительные 5, 6 контакты. В зависимости от назначения функции их различны: главный служит для проведения тока во включённом состоянии и имеет серебряные накладки для снижения переходного сопротивления; дугогасительный обеспечивает режим коммутации и армирован дугостойкой металлокерамикой 7.
При размыкании дугогасительных контактов 5, 6 возникающая между ними дуга под воздействием электродинамических сил перемещается вверх. По мере развития дуги на рисунке показаны различные этапы её промежуточного положения (А, Б, В, Г, Д, Е). Неподвижный контакт 6 отделён от дугогасительного рога 9 изоляционным промежутком, необходимым для того, чтобы катушка магнитного дутья 11 включалась посредством связи 8 лишь в момент перехода основания дуги на дугогасительный рог 9 (участок дуги Е шунтируется катушкой магнитного дутья 11). Пройдя этапы последовательного гашения дуги А—Е—Б—В—Г—Д в магнитном поле, образованном катушкой магнитного дутья, связью 16 и дугогасительным рогом 15, дуга приобретает очень большие линейные размеры (до 2 м), что приводит к необходимым условиям для её гашения.
Следует отметить, что при отключении небольших токов (десятки ампер) электродинамические силы на начальном этапе развития дуги недостаточны для её вхождения в ДУ. Для устранения этого недостатка имеется автопневматическое устройство 17. Поршень его связан с подвижным контактом 2, что приводит к выбросу струи сжатого воздуха по трубке 4 автоп-невматического устройства на контактную поверхность неподвижного дугогасительного контакта б и облегчает условия перехода дуги на дугогасительный рог 9.
