10.10. Защитные и токоограничивающие аппараты

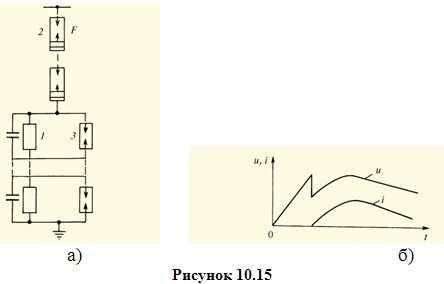

Для защиты изоляционных конструкций РУ от грозовых и коммутационных перенапряжений применяются разрядники и нелинейные ограничители перенапряжения (ОПН). Основными элементами вентильных разрядников являются искровые промежутки, последовательно соединённые с резистором, имеющим нелинейную вольтамперную характеристику (ВАХ). В некоторых разрядниках параллельно искровым промежуткам 2, 3 присоединяются шунтирующие резисторы 1 (линейные) и конденсаторы, дающие возможность управлять распределением напряжений различной длительности по искровым промежуткам (рис. 10.15, а). Изменение напряжения на разряднике и тока при его пробое (срабатывании) показано на рис. 10.15, б.

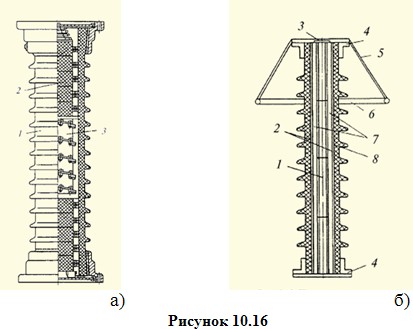

На рис. 10.16,а представлен вентильный разрядник на напряжение 33 кВ, состоящий из фарфоровой покрышки 1, колонки нелинейных резисторов из вилита 2 и блока последовательно соединенных искровых промежутков 3.

Конструкция ОПН показана на рис. 10.16,б. Основными элементами ОПН являются фарфоровый корпус 2, фланцы 4, имеющие устройство 3, обеспечивающее герметичность, наружный тороидальный экран 6 с держателями 5, обеспечивающий выравнивание распределения напряжения по варисторам 7. Варисторы имеют внутреннюю полость 1, служащую для сброса избыточного давления при аварийном режиме через клапан взрывобезопасности 3. Тепловая прослойка 8, передающая избыток теплоты от варисторов на корпус, одновременно используется для крепления варисторов 7. В последнее время для изготовления корпусов ОПН стали применять полимерные материалы, например стеклопластик, что позволяет существенно снизить массу аппаратов и упростить конструкцию ОПН.
Ограничитель подсоединен к сети в течение всего срока службы. Поэтому через варисторы непрерывно протекает ток. Ограничитель сохраняет работоспособность до тех пор, пока воздействием рабочего напряжения и импульсов перенапряжений активная составляющая тока не превысит некоторого критического значения, при котором нарушается тепловое равновесие аппарата.
Токоограничивающим реактором называется электрический аппарат, выполненный в виде катушки линейной индуктивности, предназначенный для ограничения токов КЗ и поддержания напряжения на шинах РУ в аварийном режиме. При возникновении КЗ на одной из отходящих линий низкого напряжения ток КЗ будет ограничиваться реактивными сопротивлениями источника и реактора.
Таким образом, реактивное сопротивление реактора ограничивает уровень ожидаемого тока КЗ. Использование реактора позволяет выбрать коммутационную аппаратуру на более лёгкие режимы по номинальному току отключения и токам термической и динамической стойкости. Как известно, в номинальном режиме на реакторе будут наблюдаться постоянные потери напряжения. Поэтому увеличение индуктивного сопротивления реактора приводит к росту дополнительных потерь напряжения на нём. Увеличение индуктивности позволит более, глубоко ограничить ток КЗ и использовать в сети более простые и дешёвые аппараты. Используя критерий минимума затрат для РУ в целом, можно выбрать реактор с оптимальными электрическими параметрами.
Для обеспечения линейности вольтамперных характеристик реактора применяются конструкции без ферромагнитного магнитопровода. Наиболее просты и дешевы конструкции сухих бетонных реакторов. На рис. 10.17 представлена конструкция однофазного бетонного реактора.

Кабель 1 при изготовлении заливается в специальные формы и крепится при помощи бетонных стоек-колонн 2. Основания колонн крепятся к опорным изоляторам 3. Между витками катушки реактора имеются значительные расстояния, которые необходимы для снижения электродинамического усилия при КЗ и охлаждения реактора в номинальном режиме. К недостаткам реакторов кроме больших массы и габаритных размеров, следует отнести и создание значительных магнитных полей рассеяния.
