4. Работа с техпроцессами

В Компас-Автопроект техпроцессы (ТП) хранятся в архивированном виде (как zip-файлы). Техпроцесс является файлом, связанным с изделием – аналогично тому, как с деталью связывается файл ее чертежа.
Перейдите на уровень Спецификация, выделите деталь, на которую проектируется ТП, а затем перейдите на уровень Файлы. Добавьте новую запись в список файлов. Чтобы указать, что создается новый ТП, в правом нижнем углу окна нажмите кнопку Добавить - Файл и далее выберите значения "Механообработка" - "Технология механообработки", а затем нажмите кнопку Применить и закройте окно добавления записи (кнопка ). Автопроект автоматически предлагает имя файла ТП АВК 01.01.01.01_mex_1.zip, состоящее из обозначения детали и наименования группы технологических операций (mex – механообработка).
В списке файлов, связанных с деталью "Губка левая", появился раздел "Архивные технологии", а в нем – пункт "Технология мехобработки". Выберите этот пункт двойным щелчком. Автопроект спросит: "Стартовать программу arx_tex.exe?" На самом деле программа arx_tex.exe – это архиватор, распаковывающий технологию из архива. Щелкните по кнопке "Да". Сначала необходимо сохранить архив, нажав кнопку . Далее в окне архиватора проверьте, что установлен флажок "Очистить технологию" и щелкните по кнопке "В текущую технологию" . В ответ на предупреждение об изменении текущей технологии ответьте "ОК". Система autopro автоматически загрузит текущую технологию для детали "Губка левая".

5. Сохранение технологического процесса

Все ТП хранятся в общей базе данных, которая может находиться на удаленном сервере. Сохранение ТП выполняется по нажатию на кнопку  в группе Архив.
Если работа с техпроцессом еще не закончена, лучше сохранить его на своем компьютере, чтобы потом более быстро до него добраться. Для этого щелкните по кнопке  в той же группе Архив. Все файлы ТП автоматически, ничего не спрашивая, сохраняются в архиве.
Для загрузки локально сохраненного ТП служит кнопка .
Для загрузки архива сохраненного на сервере необходимо:

  1. Загрузить Компас-Автопроект-КТС.
  2. Выбрать нужный проект (если проекта нет, то создайте его).
  3. Запустить архиватор из таблицы Файлы двойным щелчком мыши на текущей учетной записи или нажатием клавиши <F12> (см. рис. 2).

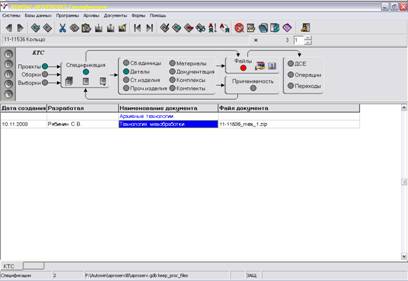

Рис. 2. Загрузка архивного технологического процесса.

  1. В окне запроса на запуск приложения arx_tex.exeнажать кнопку yes. После этого стартует программа, которая извлекает технологический процесс из архива.
  2. В окне архиватора технологических процессов нажать кнопку В текущую технологию в группе Загрузка.
  3. В окне сообщения о замене текущей технологии на архивную нажать кнопку ОК.
  4. После этого технология извлекается из архива и передается в подсистему Компас-Автопроект-технология.

6.Формирование технологических карт

Одно из самых болезненных мест всей компьютерной технологии подготовки производства – формирование отчетных документов в соответствии с ЕСКД/ЕСТД и стандартами предприятия. Принятые сложные формы технологических карт, ведомостей и пр. крайне плохо приспособлены для их автоматизированной генерации. В Компас-Автопроект для создания документов применяются сторонние силы – программа MS Excel.
В группе Процедуры дважды щелкните по кнопке . Откроется окно мастера формирования комплекта карт (рис. 3). Комплектом называется несколько технологических документов.
В окне "Документы, доступные для формирования" отобразится список входящих в него документов: титульный лист, маршрутная карта, карта техпроцесса, ведомость оснастки, ведомость материалов и т.д.

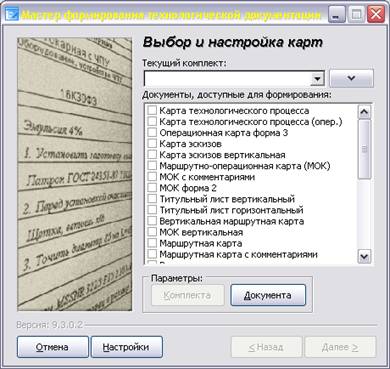

Рис. 3. Окно формирования комплекта карт.

Мастер формирования состоит из двух страниц. На первой странице осуществляется выбор требуемых технологических документов, редактирование параметров документов, изменение настроек мастера, создание комплектов документови подготовка их к формированию. Мастер позволяет формировать как одиночные документы, так и комплекты документов, настраивать параметры каждого документа в отдельности, а также настраивать комплект документов.
Для формирования нового комплекта карт необходимо:

  1. Составить свой комплект, поставив галочки напротив нужных карт.
  2. В поле Текущий комплект ввести имя нового комплекта и, нажав кнопку комплект в правой части окна, выполнить команду сохранить.
  3. Нажать кнопку Комплект в поле параметры, на экране появится диалоговое окно Управление комплектом документов (рис. 4), в котором можно менять последовательность расположения карт при помощи кнопок  и .
  4. После этого закрыть окно щелчком на кнопке Закрыть .
  5. Нажать кнопку Далее в нижней части окна.
  6. Включить флажок Закрывать мастер после формирования и для запуска процесса формирования документов нажать кнопку Готово.

Запускается процесс формирования документов. При этом автоматически стартует MS Excel и в нескольких его окнах создаются технологические документы, входящие в комплект.
Карты, сформированные в MS Excel, можно сохранить как документ в формате xls или распечатать.

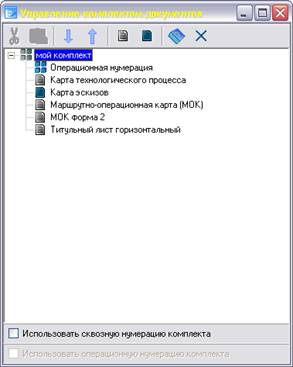

Рис. 4. Окно управления комплектом документов.

Самостоятельно выполнить вариант задания, выданного преподавателем.

 7. Порядок выполнения контрольной лабораторной работы в САПР КОМПАС-АВТОПРОЕКТ

В задании на лабораторную работу указывается узел, ТП на который необходимо спроектировать. Далее выполняются следующие действия:
1. Выполняются чертежи всех входящих в узел деталей в любой САПР (AutoCAD, Компас, SolidWorks). На них же штрих-пунктирной линией показывается чертеж заготовки.
2. В Компас-Автопроект заводится состав изделия, а с деталями связываются соответствующие файлы чертежей.
3. На каждую деталь выбирается сортамент материала, рассчитываются черный вес и материальная норма.
4. Создается новый техпроцесс механообработки, в нем на каждую деталь заводятся операции, необходимые для ее получения.
5. Для каждой операции вводятся переходы. Обязательно наличие переходов "Основной переход", "Режущий инструмент", "Оснастка", "Средства защиты".
6. Для каждого станочного перехода выполняется расчет режимов резания и временное нормирование (основное и вспомогательное время).
7. Выполняется суммирование штучного времени на операцию.
8. Формируется комплект технологических карт на изделие в следующем составе:
- титульный лист;
- маршрутная карта;
- маршрутно-операционная карта;
- карта техпроцесса;
- ведомость оснастки;
- ведомость материалов.
Полученные технологические документы распечатываются.

Отчет по лабораторной работе включает в себя следующие пункты:

1. Титульный лист.
2. Распечатки рабочих чертежей деталей и заготовок.
3. Для каждой детали – черный вес и норма расхода.
4. Описание ТП для каждой детали: наименование операции, переходы, инструмент, режимы резания, средства защиты и пр.
5. Распечатки комплекта технологической документации.
