Задание

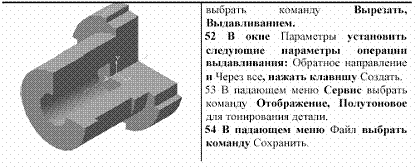

По заданному чертежу детали (рис. 1) и указанным размерам выполнить в системе трёхмерного твёрдотельного моделирования КОМПАС-3D наглядное изображение детали типа «Втулка» с вырезом 1/4 части.

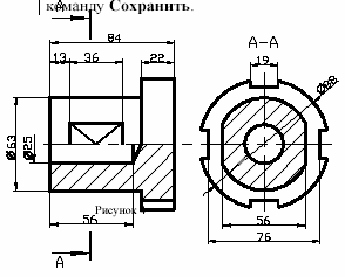

Рис. 1.
3.Алгоритм построения пространственной модели детали
Подготовка к выполнению задания:
1. После загрузки редактора и создания нового файла в падающем меню Файл найти команду Создать, Деталь.
2. В окне Дерево построений выбрать пиктограмму Фронтальная плоскость.
3. В строке Параметры объекта установить текущий Масштаб изображения: 1.0 и ориентацию: Изометрия.
Прорисовка ступеньки детали:
4. В падающем меню Операции выбрать команду Новый эскиз.
5. В Инструментальной панели найти пиктограмму Ввод окружности и нарисовать контур ступеньки детали.
6. В Инструментальной панели пиктограммой Размеры и технологические обозначения активизировать панель команд измерения объектов.
7. Проставить диаметральный размер основания по заданию в строке Значение, мм, нажать на клавишу ОК.
8. В падающем меню Операции выбрать команду Закончить эскиз.
9. В падающем меню Операции выбрать команду Операция, Выдавливания.
10. В окне Параметры установить следующие параметры операции выдавливания: Прямое направление и Расстояние: 62 мм, нажать клавишу Создать.
Прорисовка ступеньки детали с лыской:
11. В окне Дерево построений выбрать пиктограмму Горизонтальная плоскость.
12. В падающем меню Операции выбрать команду Новый эскиз.
13. В Инструментальной панели найти пиктограмму Ввод прямоугольника и нарисовать его.

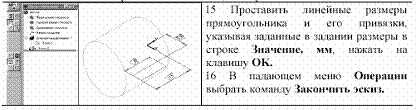

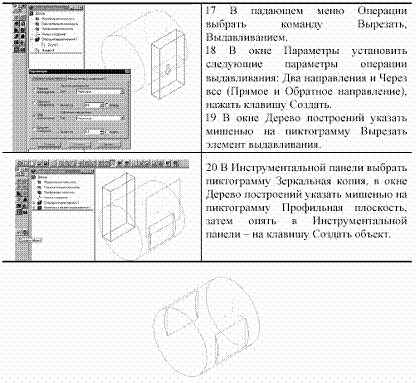

14. В Инструментальной панели пиктограммой Размеры и технологические обозначения активизировать панель команд измерения объектов.
Прорисовка ступеньки детали с пазами:
21. Выбрать указателем фронтальную плоскость ступеньки детали (после выбора контур плоскости изменит черный цвет на зеленый).
22. В падающем меню Операции выбрать команду Новый эскиз.
23. В Инструментальной панели найти пиктограмму Ввод окружности и нарисовать контур следующей ступеньки вала.

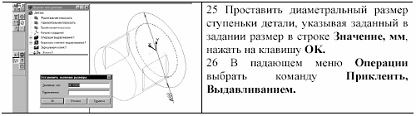

24. В Инструментальной панели пиктограммой Размеры и технологические обозначения активизировать панель команд измерения объектов.
27. В окне Параметры установить следующие параметры операции выдавливания: Прямое направление и Расстояние:
22 мм, нажать клавишу Создать.
28. В окне Дерево построений выбрать пиктограмму Фронтальная плоскость.
29. В падающем меню Операции выбрать команду Новый эскиз.
30. В Инструментальной панели найти пиктограмму Ввод прямоугольника и нарисовать его.

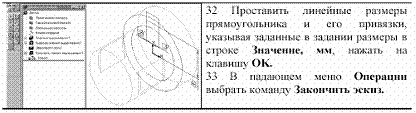

31. В Инструментальной панели пиктограммой Размеры и технологические обозначения активизировать панель команд измерения объектов.
34. В падающем меню Операции выбрать команду Вырезать, Выдавливанием.

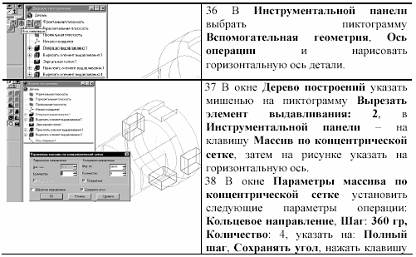

35. В окне Параметры установить следующие параметры операции выдавливания: Прямое направление и Расстояние: 22 мм, нажать клавишу Создать.
Прорисовка ступеньки детали с отверстием:
39. Выбрать указателем фронтальную плоскость ступеньки детали (после выбора контур плоскости изменит черный цвет на зеленый).
40. В падающем меню Операции выбрать команду Новый эскиз.
41. В Инструментальной панели найти пиктограмму Ввод окружности и нарисовать контур отверстия.
42. В Инструментальной панели пиктограммой Размеры и технологические обозначения активизировать панель команд измерения объектов.
43. Проставить диаметральный размер отверстия, указывая заданные в задании размеры в строке Значение, мм, нажать на клавишу OK.

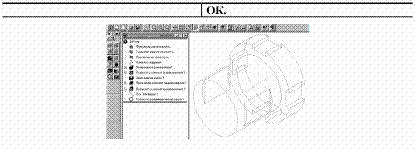

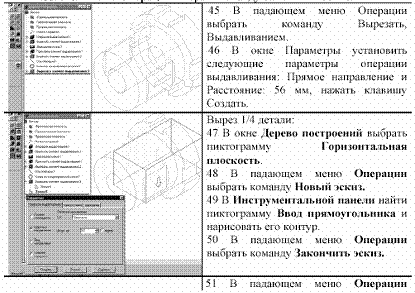

44. В падающем меню Операции выбрать команду Закончить эскиз.
Самостоятельно выполнить вариант задания, выданного преподавателем.
