Введение

Система автоматизированного проектирования КОМПАС-3D состоит из двух подсистем - чертежно-конструкторского редактора КОМПАС-ГРАФИК и редактора трехмерных твердотельных моделей КОМПАС-3D.
Подсистема КОМПАС-ГРАФИК предназначена для автоматизации проектно-конструкторских работ в различных отраслях деятельности.

1.Цель работы

Разработка чертежа детали по заданным размерам в чертёжно-графическом редакторе КОМПАС-ГРАФИК САПР КОМПАС-3D v.8.

2.Основные элементы интерфейса главного окна

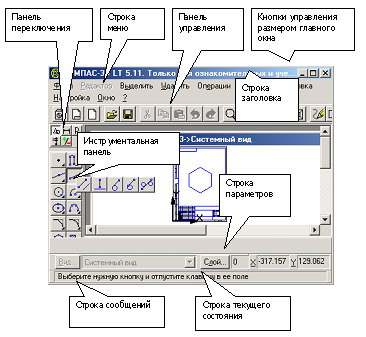

В главном окне системы расположены страницы меню, панели кнопок и другие элементы управления (рис. 1).

Рис. 1.
Для управления размером главного окна можно использовать стандартные средства Windows - кнопку системного меню в левом верхнем углу экрана и кнопки управления размером окна в правом верхнем углу.

СТРОКА МЕНЮ

Строка меню расположена в верхней части главного окна КОМПАС-3D LT под строкой заголовка. В ней отображаются названия всех страниц (разделов) меню команд.
Для запуска какой-либо команды щелкните мышью на названии соответствующей страницы меню. Затем из развернувшего списка команд этой страницы выберите нужную команду и также щелкните на ней мышью. Вы также можете перемещаться по командам меню с помощью клавиш со стрелками.
Некоторые из команд имеют свои собственные подменю. В этом случае справа от названия команды отображается символ треугольника.

ПАНЕЛЬ УПРАВЛЕНИЯ

На этой панели расположены кнопки, позволяющие обратиться к часто используемым при работе с КОМПАС-3D LT командам создания, открытия и сохранения файлов документов, вывода на принтер и т.д.

ИНСТРУМЕНТАЛЬНАЯ ПАНЕЛЬ

На этой панели расположены кнопки, позволяющие вызывать команды создания или редактирования графических объектов.
Панель состоит из пяти страниц. Для переключения между ними используются кнопки Панели переключения, расположенной над Инструментальной панелью.
Для вызова какой-либо команды надо нажать соответствующую кнопку панели.

СТРОКА СООБЩЕНИЙ

Эта строка служит для вывода подсказок системы в процессе работы.
Если курсор указывает на какую-либо кнопку, в Строке сообщений отображается полное название команды, вызываемой этой кнопкой.
Если вызвана какая-либо команда, в Строке сообщений появляется подсказка о том, какого действия пользователя система ожидает в данный момент.
Если курсор или маркер ввода находится в каком-либо поле ввода, то в Строке сообщений появляется название параметра, который нужно ввести в это поле.

СТРОКА ТЕКУЩЕГО СОСТОЯНИЯ

В этой строке отображаются параметры текущего состояния графического документа КОМПАС-3D LT – вид (в листе чертежа), слой, масштаб отображения в окне, шаг курсора при перемещении клавишами, текущие координаты и ряд других параметров.
