ЗАДАНИЕ 2

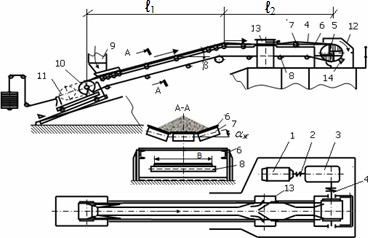

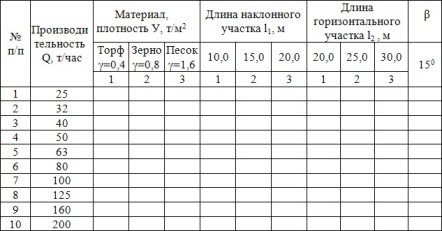

Рассчитать и спроектировать ленточный конвейер.

1 – электродвигатель

2 – муфта упругая

3 – редуктор

4 – муфта компенсирующая

5 – приводной барабан

6 – лента

7 – роликоопоры ведущей ветви

8 – роликоопоры холостой ветви

9 – загрузочное устройство

10 – натяжной барабан

11 – натяжное устройство

12 – разгрузка через приводной барабан

13 – разгрузка через самосбрасывающ. тележку

14 – устр-во для очистки ленты и барабана

– наклонный участок,

– горизонтальный участок,

– угол наклона

Объем работ:

1. Вычисление ширины ленты В и согласование со стандартной величиной. Определение числа прокладок i, толщина ленты , погонный вес ленты и холостой

2. Определение размеров барабана – диаметр D, длина барабана L, размер роликоопор рабочей и холостой ветви, погонный вес роликоопор рабочей и холостой ветви.

3. Тяговый расчет конвейера. Проверка условия фрикционной пары.

4. Проверка ленты на прочность.

5. Выбор натяжного устройства.

6. Выбор электродвигателя. Проверка выбранного электродвигателя на пуск.

7. Выбор привода конвейера. Выбор стандартного редуктора. Выбор открытых передач.

8. Расчет вала приводного барабана на прочность. Выбор и расчет подшипников вала барабана.

9. Чертеж общего вида конвейера (формат А1).

10. Сборочный чертеж натяжного устройства (формат А2).

11. Сборочный чертеж желобчатой роликоопоры (формат А3).

12. Сборочный чертеж прямой роликоопоры (формат А3).
