Занятие №3.
Формирование траектории формообразующего движения инструмента для обработки на токарном станке с ЧПУ наружных и внутренних поверхностей в 2 установа.

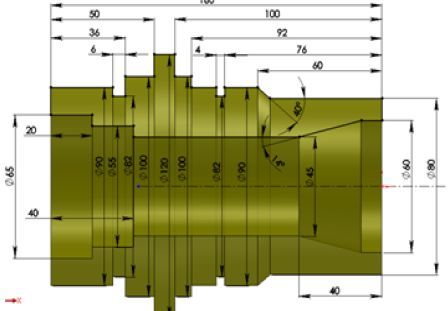

Запустите программу SolidWorks, создайте новую деталь, используя кнопку с размерами как показано на рисунке.

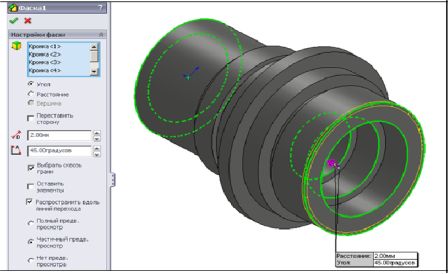

Добавьте 5 кромок 2*45 градусов на кромках как указано на рисунке.

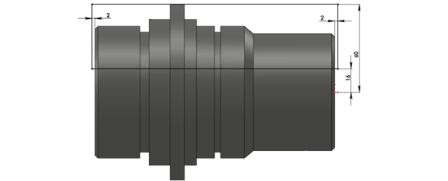

На плоскости Спереди-(Top) нарисуйте эскиз в соответствии с рисунком.

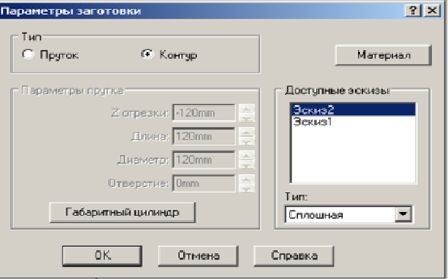

В дереве конструирования задайте в качестве материала простую углеродистую сталь. Сохраните файл под именем Т_03. Нажмите левой кнопкой мыши на Дереве элементов CAMWorks, а затем двойным нажатием левой кнопкой мыши на строке Example Mill-mm откройте меню станков. В открывшемся меню в закладке Станок выберите строку Example Turn mm и нажмите кнопку Выбрать. В закладке Корзина выберите строку Metric Turret 1 и нажмите кнопку Выбрать. В закладке Корзина выберите строку FANTUTL и нажмите кнопку Выбрать. Двойным нажатием левой кнопкой мыши на строке Заготовка(1005) откройте меню Параметры заготовки. Введите параметры заготовки как показано на рисунке:

Нажмите кнопку ОК.

Нажмите кнопку и дождитесь пока программа завершит распознавать обрабатываемые поверхности.

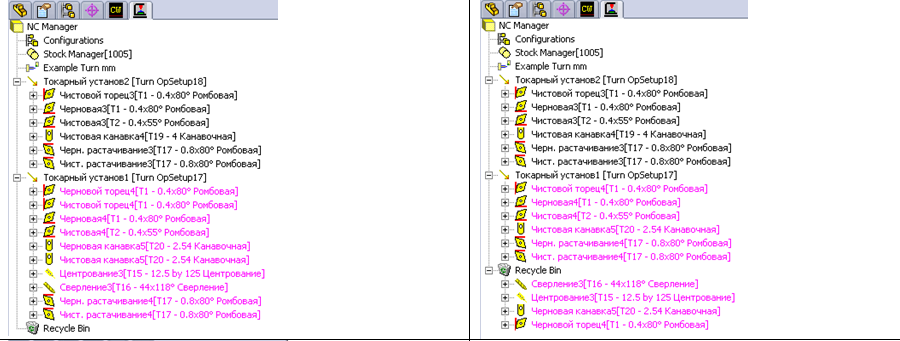

Нажмите левой кнопкой мыши на строку Токарный установ1 и не отпуская кнопку мыши перетащите его ниже строки Токарный установ2

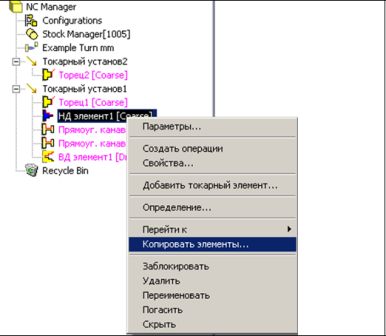

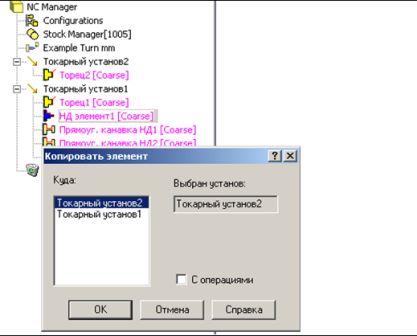

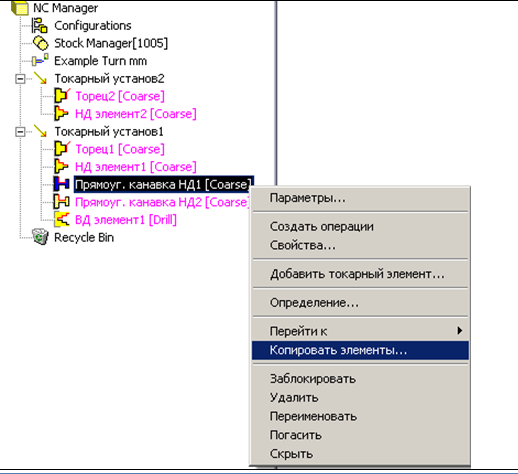

Нажмите правой кнопкой мыши на строку НД элемент1 и выберите Копировать элементы.

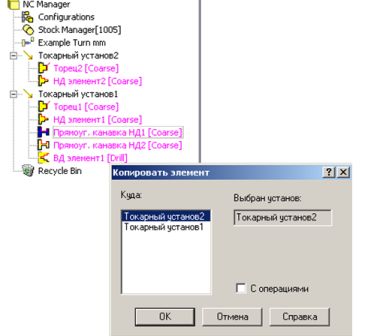

В открывшемся меню выберите Токарный установ2 и нажмите ОК.
Появившуюся запись в Токарном установе 2 переименуйте в НД элемент2.

Нажмите правой кнопкой мыши на строку Прямоуг. Канавка НД1 и выберите Копировать элементы.
В открывшемся меню выберите Токарный установ2 и нажмите ОК.

Появившуюся запись в Токарном установе 2 переименуйте в Прямоуг. Канавка НД32 .

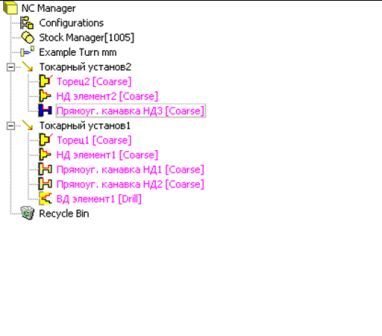

Аналогично описанным выше действиям переместите и переименуйте ВД элемент2 .

Удалите из Токарного установа1 Прямоуг. Канавку НД1.

Нажмите левой кнопкой мыши на Дереве операций CAMWorks , а затем, нажав правой кнопкой мыши на строке Токарный установ2, выберите строку Определение.

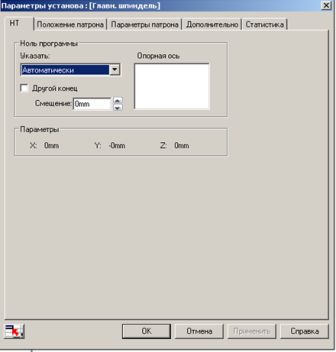

В закладке НТ в разделе Ноль программы укажите выбирать Автоматически.

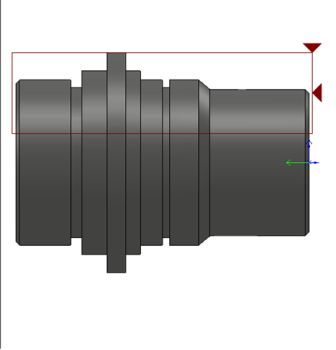

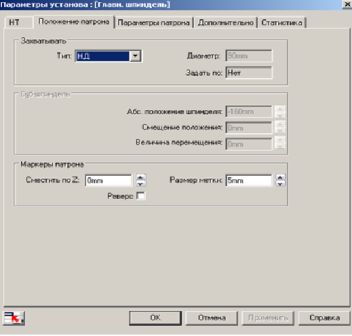

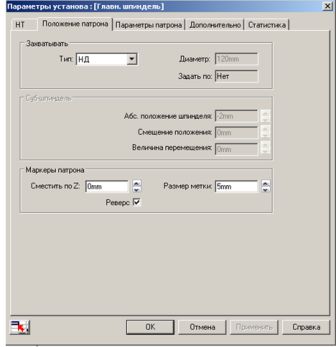

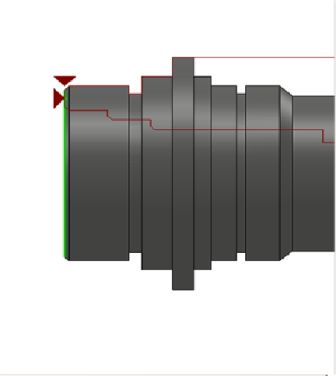

В закладке Положение патрона в разделе Захватывать укажите тип НД (наружный диаметр), а затем поочередно левой кнопкой мыши нажмите на верхней горизонтальной и левой вертикальной линиях эскиза заготовки. Указатели патрона должны переместиться в указанное на рисунке положение.

Нажмите ОК.
Вернитесь в дерево элементов CAMWorks.

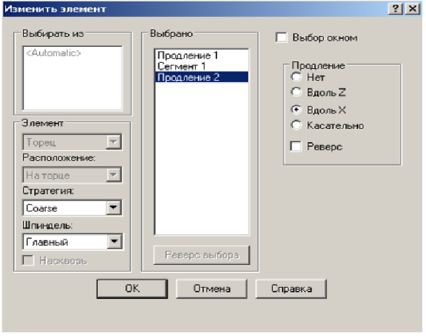

Двойным нажатием левой кнопкой мыши на строке Торец2 откройте меню Изменить элемент.
Выделите в окне Выбрано Продление 1 и поставьте маркер перед словами Вдоль Z.
Выделите в окне Выбрано Продление 2 и поставьте маркер перед словами Вдоль X.

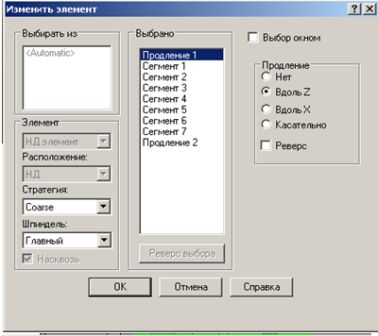

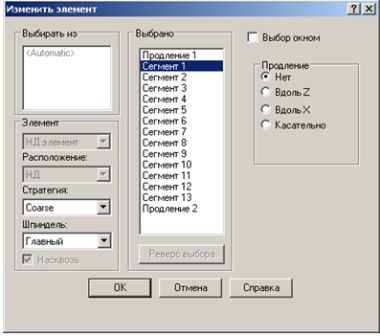

Двойным нажатием левой кнопкой мыши на строке НД элемент2 откройте меню Изменить элемент.

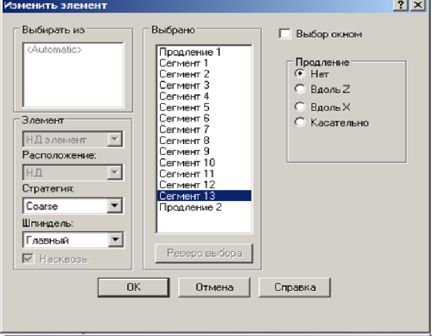

Удалите запись Сегменты с 13 по 6, расположенную в окне Выбрано.

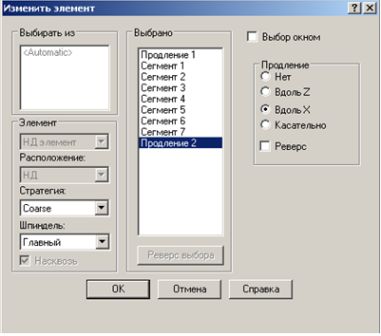

Выделите в окне Выбрано Продление 1 и поставьте маркер перед словами Вдоль Z.
Выделите в окне Выбрано Продление 2 и поставьте маркер перед словами Вдоль X.

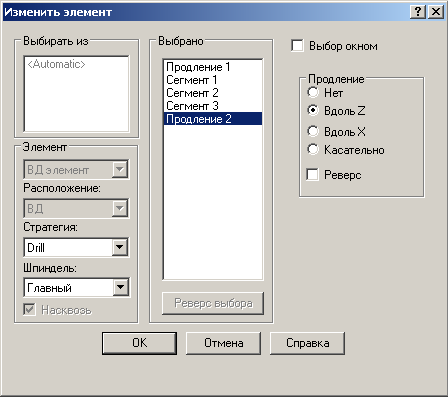

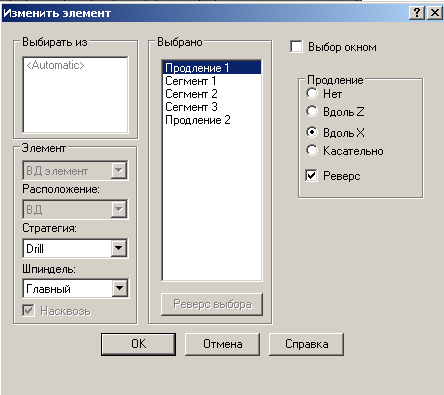

Двойным нажатием левой кнопкой мыши на строке ВД элемент4 откройте меню Изменить элемент.
Удалите запись Сегменты с 1 по 3 , расположенную в окне Выбрано.
Выделите в окне Выбрано Продление 1 и поставьте маркер перед словами Вдоль X .
Выделите в окне Выбрано Продление 2 и поставьте маркер перед словами Вдоль Z.

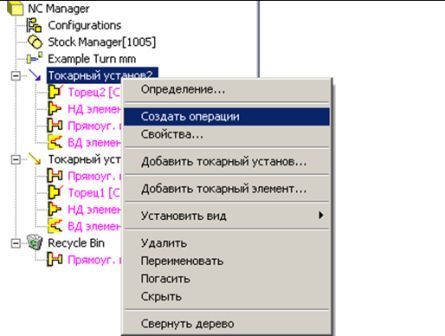

Нажмите правой кнопкой мыши на строке Токарный установ2 и создайте операции.

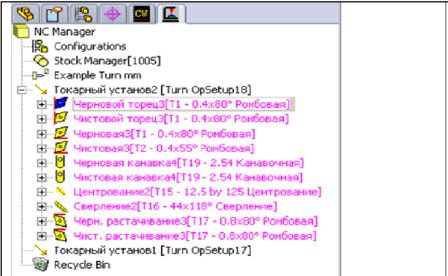

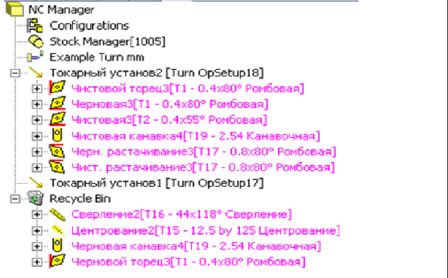

Удалите следующие строки:
Черновой торец3,
Черновая канавка4,
Центрование2,
Сверление2.

Двукратным нажатием левой кнопки мыши на строке Чистовая канавка4 откройте меню Параметры операции.

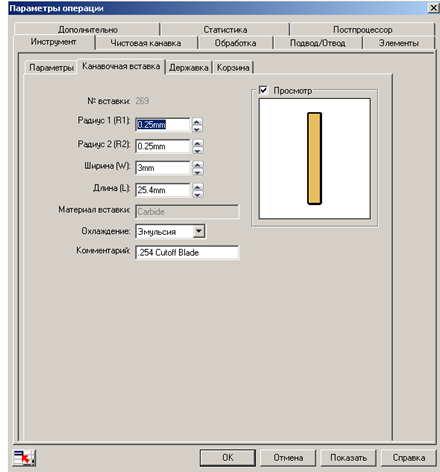

Задайте ширину канавочной вставки равную 4 мм.

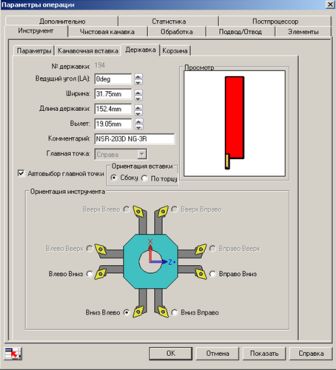

Перейдите на закладку Державка

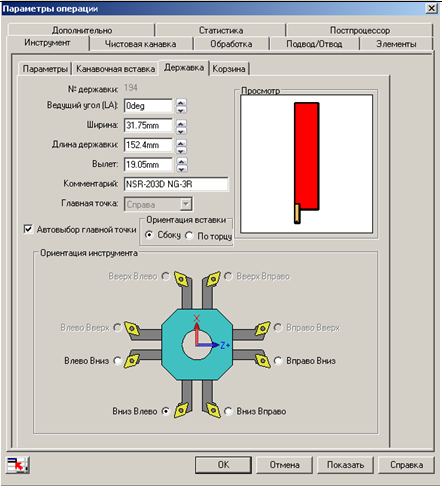

Задайте следующие параметры:
Ведущий угол 0 градусов,
Ориентация вставки – сбоку,
Ориентация инструмента- Вниз Влево.

Перейдите на закладку Обработка.

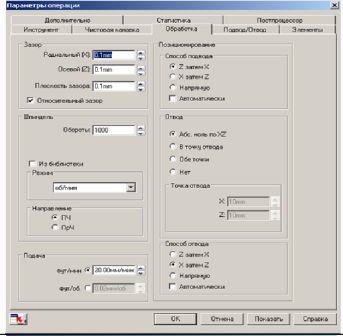

Задайте способы подвода и отвода как показано на рисунке

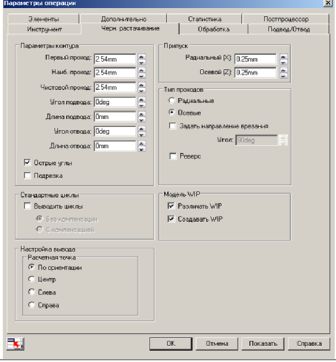

Двукратным нажатием левой кнопки мыши на строке Черновое растачивание3 откройте меню Параметры операции.

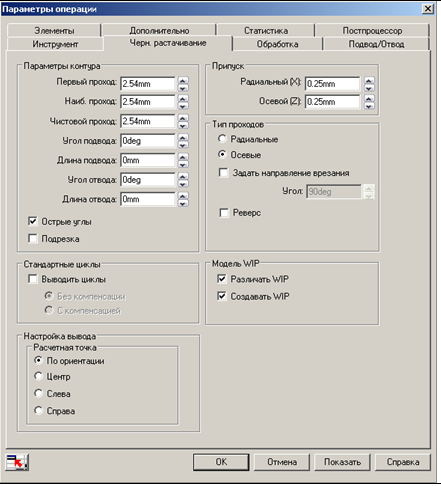

В закладке Черн. растачивание уберите маркер перед словом Реверс

Нажмите правой кнопкой мыши на строке Токарный установ2 и выберите Создать траектории.

Вернитесь в Дерево операций CAMWorks .

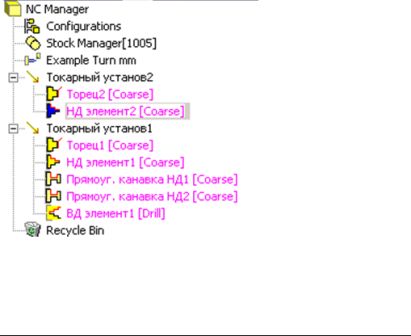

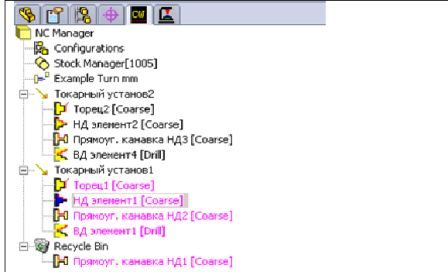

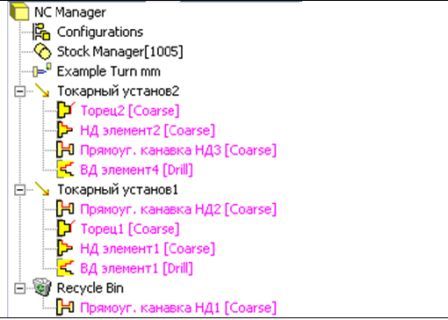

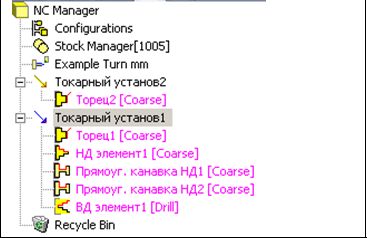

Переставьте элементы Токарного установа1 как показано на рисунке.

Нажмите левой кнопкой мыши на Дереве операций CAMWorks, а затем нажав правой кнопкой мыши на строке Токарный установ1 выберите строку Определение .
В закладке НТ в разделе Ноль программы укажите выбирать Автоматически.

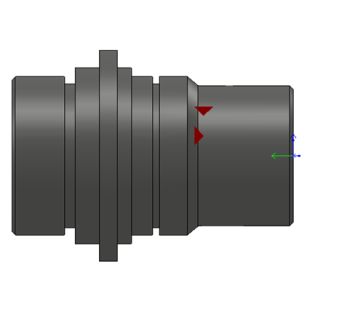

В закладке Положение патрона в разделе Захватывать укажите тип НД (наружный диаметр), а затем поочередно левой кнопкой мыши нажмите на верхней горизонтальной и левой вертикальной линиях эскиза детали. Указатели патрона должны переместиться в указанное на рисунке положение

Вернитесь в дерево элементов CAMWorks .

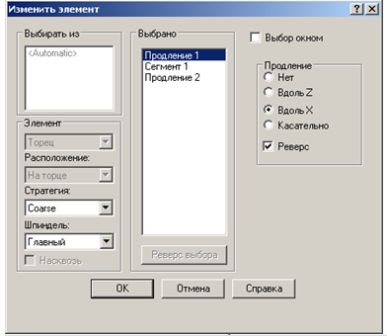

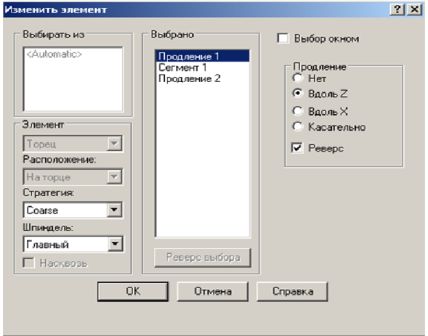

Двойным нажатием левой кнопкой мыши на строке Торец1 откройте меню Изменить элемент.
Выделите в окне Выбрано Продление 1 и поставьте маркер перед словами Вдоль Z.
Выделите в окне Выбрано Продление 2 и поставьте маркер перед словами Вдоль X.

Двойным нажатием левой кнопкой мыши на строке НД элемент1 откройте меню Изменить элемент.
Удалите запись Сегменты с 13 по 8, расположенную в окне Выбрано.
Выделите в окне Выбрано Продление 1 и поставьте маркер перед словами Вдоль Z.
Выделите в окне Продление 2 и поставьте маркер перед словами Вдоль X.

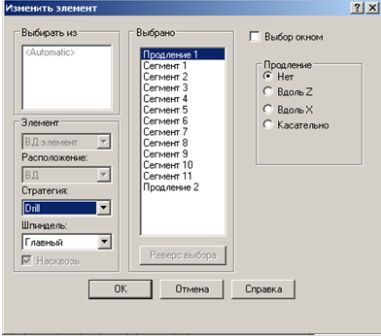

Двойным нажатием левой кнопкой мыши на строке ВД элемент1 откройте меню Изменить элемент.
Удалите запись Сегменты с 1 по 8 , расположенную в окне Выбрано.
Выделите в окне Выбрано Продление 1 и поставьте маркер перед словами Вдоль Z.
Выделите в окне Выбрано Продление 2 и поставьте маркер перед словами Вдоль X

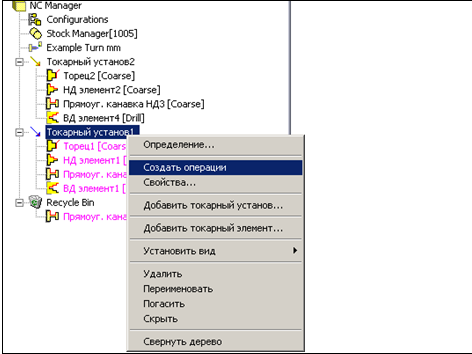

Нажмите правой кнопкой мыши на строке Токарный установ1 и создайте операции.

Удалите следующие строки:
Черновой торец4,
Черновая канавка5,
Центрование3,
Сверление3.

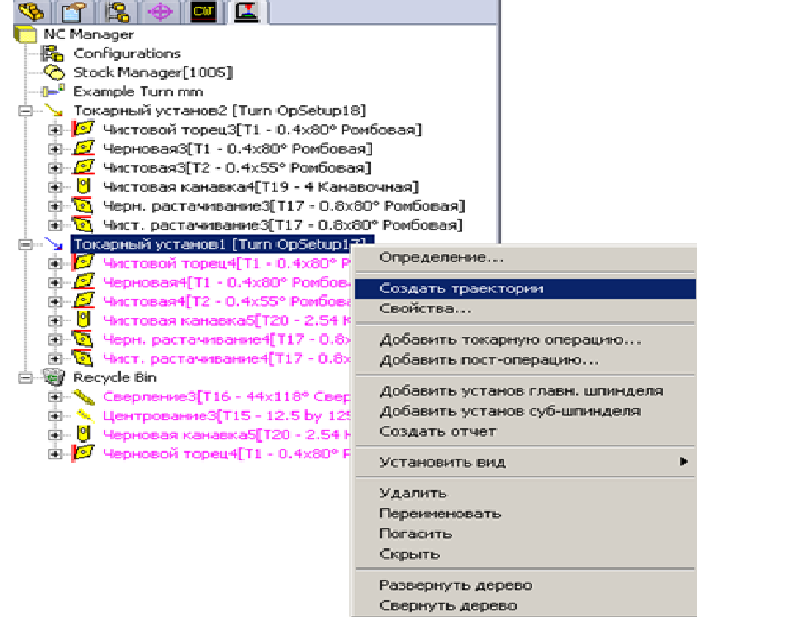

Нажмите правой кнопкой мыши на строке Токарный установ1 и выберите Создать траектории.

Двукратным нажатием левой кнопки мыши на строке Чистовая канавка5 откройте меню Параметры операции.
Задайте ширину канавочной вставки равную 4 мм

Перейдите на закладку Державка.

Задайте следующие параметры:
Ведущий угол 0 градусов,
Ориентация вставки – сбоку,
Ориентация инструмента- Вниз Влево

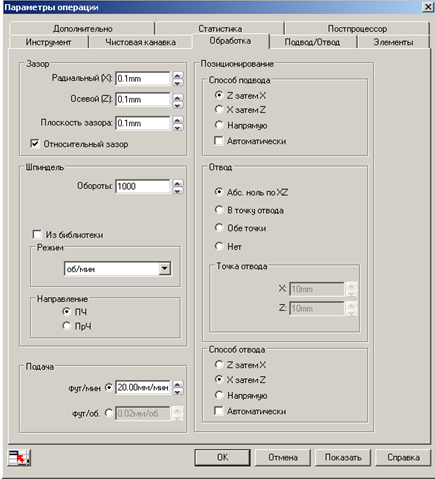

Перейдите на закладку Обработка.
Задайте способы подвода и отвода как показано на рисунке.

Двукратным нажатием левой кнопки мыши на строке Черновое растачивание4 откройте меню Параметры операции.
В закладке Черновое Растачивание уберите маркер перед словом Реверс

Вернитесь в дерево элементов CAMWorks.

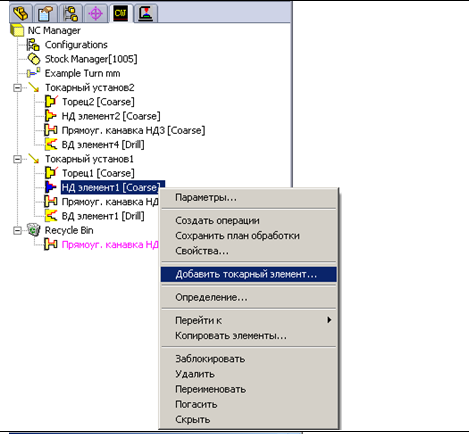

Нажмите правой кнопкой мыши на строке НД элемент1 и выберите Добавить токарный элемент…

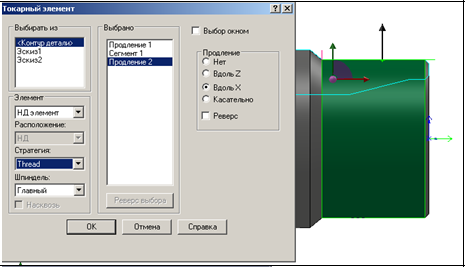

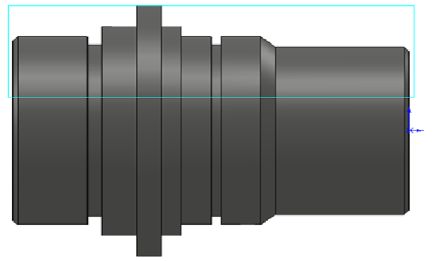

В открывшемся меню нажмите левой кнопкой мыши в белую область под словом Выбрано, а затем на верхней горизонтальной линии цилиндрической поверхности как показано на рисунке.
Добавьте необходимые продления и нажмите ОК

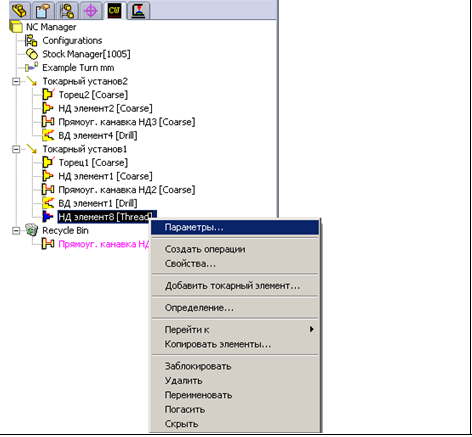

Нажмите правой кнопкой мыши на вновь появившийся элемент НД элемент8 и выберите Параметры…

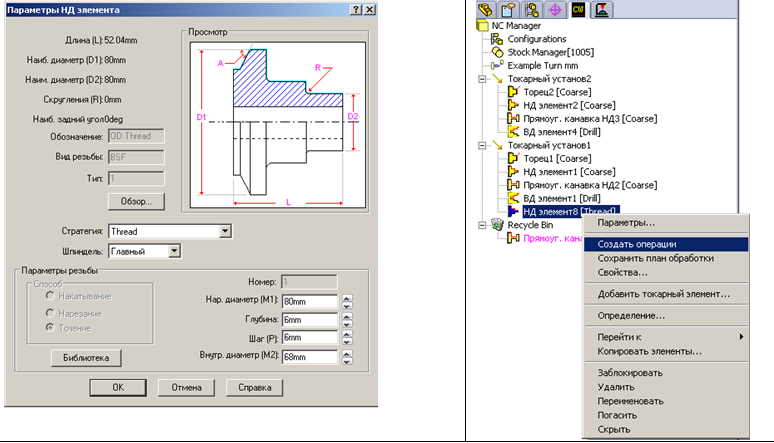

В появившемся меню Параметры НД элемента введите значения как показано на рисунке.
Нажмите ОК.
Нажмите правой кнопкой мыши на вновь появившийся элемент НД элемент8 и выберите Создать операции.

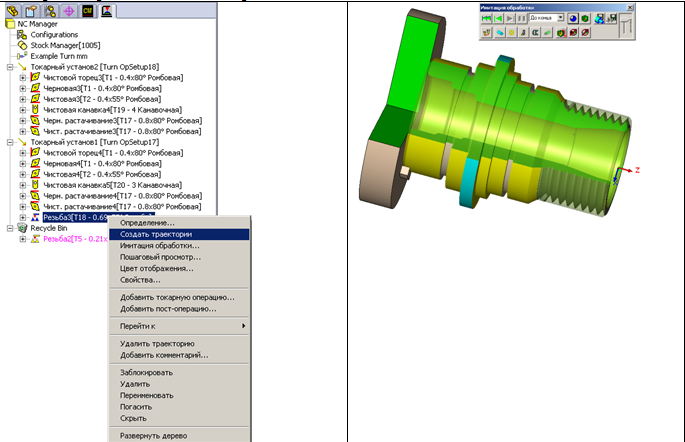

Перейдите в дерево операций CAMWorks и на строке Резьба нажмите правой кнопкой мыши и выберите Создать траектории.
Просмотрите имитацию обработки.
